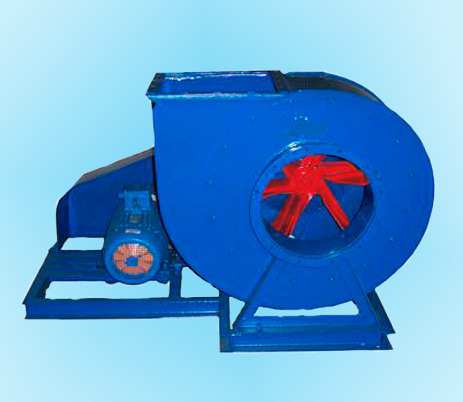

Пылевой вентилятор ВЦП 7-40 является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Пылевые вентиляторы ВЦП 7-40 предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторы комплектуются гибкими вставками и виброизоляторами.
Вентиляторы имеют два варианта конструктивного исполнения :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
- Пылевые общепромышленные из углеродистой стали
- Пылевые коррозионностойкие из нержавеющей стали (К1)
- Пылевые взрывозащищенные из разнородных металлов (В1)
- Пылевые взрывозащищенные коррозионностойкие (В4)
Вся серия взрывозащищенных вентиляторов имеет взрывозащищённые электродвигатели.
Вентилятор ВЦП 7-40-3,15 (№3,15)
Основные параметры :
Пылевой вентилятор среднего давления, одностороннего всасывания
№3,15 - означает, что диаметр рабочего колеса равен 3,15 дециметрам (315 мм)
Количество лопаток рабочего колеса - 6 (загнутых вперед)
В зависимости от предназначения и условий эксплуатации,
пылевые вентиляторы подразделяются на :
Общего назначения из углеродистой стали (вентилятор ВЦП 7-40-3,15 (№3,15))
Коррозионностойкие из нержавеющей стали (ВЦП 7-40-3,15К1)
Взрывозащищенные из разнородных материалов (ВЦП 7-40-3,15В1)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦП 7-40-3,15В4)
Технические характеристики вентиляторов
|
Мощность |
Частота |
Параметры в рабочей зоне |
Виброизоляторы (марка х кол-во) |
Масса, кг |
Объем, м3 |
|
|
Производительность м3/час |
Полное давление (Па) |
|||||
| 2,2 | 3000 |
1530-2800 |
1790-1650 |
ДО38 х 4 | 36 | 1,8 |
| 3 | 3000 |
1530-3300 |
1790-1150 |
37 |
||
| 4 | 3000 | 1530-3300 | 1790-1150 | 38 | ||
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
|
Пр 0º, Л 0º |
Пр 45º, Л 45º |
Пр 90º, Л 90º |
Пр 135º, Л 135º |
Пр 270º, Л 270º |
Пр 315º, Л 315º |
||||||||||||
|
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
| 596 | 248 | 243 | 530 | 230 | 418 | 526 | 283 | 348 | 683 | 265 | 300 | 526 | 283 | 248 | 683 | 265 | 230 |
Вентилятор ВЦП 7-40-2,5 (№2,5)
Основные параметры :
Пылевой вентилятор среднего давления, одностороннего всасывания
№2,5 - означает, что диаметр рабочего колеса равен 2,5 дециметрам (250 мм)
Количество лопаток рабочего колеса - 6 (загнутых вперед)
В зависимости от предназначения и условий эксплуатации,
пылевые вентиляторы подразделяются на :
Общего назначения из углеродистой стали (вентиляторы ВЦП 7-40-2,5 (№2,5))
Коррозионностойкие из нержавеющей стали (ВЦП 7-40-2,5К1)
Взрывозащищенные из разнородных материалов (ВЦП 7-40-2,5В1)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦП 7-40-2,5В4)
Технические характеристики вентиляторов
|
Мощность |
Частота |
Параметры в рабочей зоне |
Виброизоляторы (марка х кол-во) |
Масса, кг |
Объем, м3 |
|
|
Производительность м3/час |
Полное давление (Па) |
|||||
| 1,5 | 3000 |
730-1400 |
1130-1040 |
ДО38 х 4 | 23 | 1,2 |
| 2,2 | 3000 |
730-1500 |
1130-860 |
25 |
||
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Габаритные размеры (в мм), зависящие от поворота корпуса
|
Пр 0º, Л 0º |
Пр 45º, Л 45º |
Пр 90º, Л 90º |
Пр 135º, Л 135º |
Пр 270º, Л 270º |
Пр 315º, Л 315º |
||||||||||||
|
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
| 468 | 191 | 183 | 412 | 175 | 326 | 405 | 222 | 277 | 532 | 206 | 237 | 405 | 222 | 191 | 532 | 206 | 175 |
