Агрегаты устанавливаются в производственных помещениях для очистки воздуха. Приборы применяют на производствах, занимающихся металло- или деревообработкой. При включении, вентилятор вырабатывает мощный поток воздуха, очищающий помещение от загрязнений. Устройства отличаются хорошими параметрами производительности и мощности, продолжительным сроком эксплуатации.

Рекомендуем купить пылевой вентилятор тем, кто любит простоту в обслуживании приборов и подбирает агрегаты легкие в управлении. Приборы довольно просты в обслуживании.

Ассортимент моделей широк и разнообразен. Они отличаются по назначению и техническим характеристикам.

Пылевые вентиляторы имеют ограничения по эксплуатации.

Техника не предназначена для использования в помещениях с высоким уровнем загрязнения и может применяться для очистки объекта от неабразивных, невзрывоопасных, пыле- и газовоздушных сред, в которых содержание липких, волокнистых материалов или механических смесей не превышает более 1 кг на м³. Оборудование используют для перемещения опилок, пыли простой и металлической, шлаков, стружки древесной на объектах, где размер мелких частиц различных веществ не более 2 мм. Температура воздуха на обрабатываемых площадях не должна быть выше 80º по С.

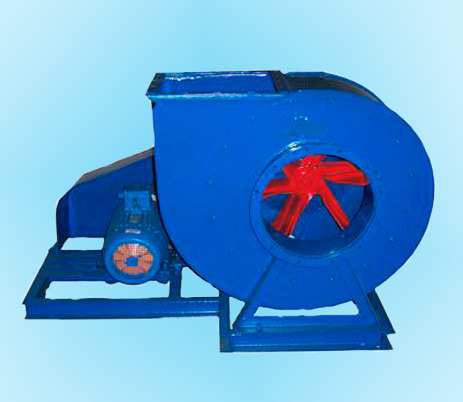

Вентилятор ВЦП 7-40-12.5 (№12.5)




Пылевой вентилятор ВЦП 7-40-12.5 (№12.5) является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Пылевые вентиляторы ВЦП 7-40-12,5 (№12,5) имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правоеили левое.
Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторыкомплектуются гибкими вставками и виброизоляторами.

Вентиляторы ВЦП 7-40-12.5 (№12.5) имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Пылевые общепромышленные из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К1)
  • Пылевые взрывозащищенные из разнородных металлов - углеродистая сталь, латунь (В1)
  • Пылевые взрывозащищенные коррозионностойкие из разнородных металлов - нержавеющая сталь, латунь(В4)

Технические характеристики вентиляторов ВЦП 7-40-12,5 схема 1



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)


ВЦП 7-40-12.5 схема 1



30
750
5,3-13,5 1760-1250 ДО43 х 6
985
55 1000 6,7-12,0 3170-3000 1165
75 1000 6,7-12,0 3170-2300 1415



Технические характеристики вентиляторов ВЦП 7-40-12,5 схема 5



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения

(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)


ВЦП 7-40-12.5 схема 5

30
1500
10,0-25,0 4000-2900 ДО43 х 6 1250
90
1500
10,0-15,5 4000-3600 1450






Вентилятор ВЦП 7-40-10 (№10)




Пылевой вентилятор ВЦП 7-40-10 (№10)является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Пылевые вентиляторы ВЦП 7-40-10 (№10) имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правоеили левое.
Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторыкомплектуются гибкими вставками и виброизоляторами.

Вентиляторы ВЦП 7-40-10 (№10) имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Пылевые общепромышленные из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К1)
  • Пылевые взрывозащищенные из разнородных металлов - углеродистая сталь, латунь (В1)
  • Пылевые взрывозащищенные коррозионностойкие из разнородных металлов - нержавеющая сталь, латунь(В4)

Технические характеристики вентиляторов ВЦП 7-40-10 схема 1



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)


ВЦП 7-40-10 схема 1

11

750

2,5-6,8

1080-770

ДО43 х 6

680

30
1000
3,4-9,2
2000-1420
720
90
1500
10,0-25.0
4000-2900
820



Технические характеристики вентиляторов ВЦП 7-40-10 схема 5



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения

(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)

ВЦП 7-40-10 схема 5

22 1500     ДО43 х 6
30 1000 2,5-8,0 4400-1100 1030
37 1500
55 1500






Вентилятор ВЦП 7-40-8 (№8)




Пылевой вентилятор ВЦП 7-40-8 (№8) является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Пылевые вентиляторы ВЦП 7-40-8 (№8) имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторыкомплектуются гибкими вставками и виброизоляторами.

Вентиляторы ВЦП 7-40-8 (№8) имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Пылевые общепромышленные из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К1)
  • Пылевые взрывозащищенные из разнородных металлов - углеродистая сталь, латунь (В1)
  • Пылевые взрывозащищенные коррозионностойкие из разнородных металлов - нержавеющая сталь, латунь(В4)

Технические характеристики вентиляторов ВЦП 7-40-8 схема 1



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)

ВЦП 7-40-8 схема 1

18,5

1500

8,0-16,0

2600-2200

ДО43 х 4

427



Технические характеристики вентиляторов ВЦП 7-40-8 схема 5



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
на рабочем
колесе
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)

ВЦП 7-40-8 схема 5

18,5 1320 8,0-16,0 2600-2200 ДО43 х 6
700
18,5 1450 8,0-16,0 2600-2200 715
22 1320 8,7-14,0 3200-2900 720
22 1450 8,0-19,0 2600-1950 733
22 1615 8,7-14,0 3200-2900 729
30 1320 10,0-15,5 4000-3600 740
30 1450
30 1615 8,7-22,0 3200-2450 758
30 1800 10,0-15,5 4000-3600 758
37 1320
37 1450
37 1615 8,7-22,5 3200-2350 837
37 1800 10,0-20,0 4000-3400 844
45 1320
45 1450
45 1615
45 1800 10,0-25,0 4000-2900 884






Вентилятор ВЦП 7-40-6.3 (№6.3)




Пылевой вентилятор ВЦП 7-40-6.3 (№6.3) является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Пылевые вентиляторы ВЦП 7-40-6,3 (№6,3) имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторыкомплектуются гибкими вставками и виброизоляторами.

Вентиляторы ВЦП 7-40-6.3 (№6.3) имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Пылевые общепромышленные из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К1)
  • Пылевые взрывозащищенные из разнородных металлов - углеродистая сталь, латунь (В1)
  • Пылевые взрывозащищенные коррозионностойкие из разнородных металлов - нержавеющая сталь, латунь (В4)

Технические характеристики вентиляторов ВЦП 7-40-6,3 схема 1



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)


ВЦП 7-40-6.3 схема 1


11

1500

5,7-9,4

1690-1450
ДО41 х4
245



Технические характеристики вентиляторов ВЦП 7-40-6,3 схема 5



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
на рабочем
колесе
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)







ВЦП 7-40-6.3 схема 5

7,5
1615
6,3-10,5
1690-1450
ДО42 х 6
460
11
1615
6,3-10,5
2100-1800
492
15
1810
7,0-11,0
2600-2300
510
15
1810
7,0-11,0
2600-2300
541
18,5
1615
7,0-13,5
2600-2100
554
18,5
1810
8,0-10,4
2600-2100
560
18,5
2040
8,0-10,4
3300-3100
582
22
1630
8,0-13,2
3300-2900
560
22
1810
8,0-13,2
3300-2900
562
22
2040
8,0-13,2
3300-2900
566
22
2285
8,0-13,2
3300-2900
570







Вентилятор ВЦП 7-40-5 (№5)




Пылевой вентилятор ВЦП 7-40-5 (№5) является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Пылевые вентиляторы ВЦП 7-40-5 (№5) имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторыкомплектуются гибкими вставками и виброизоляторами.

Вентиляторы ВЦП 7-40-5 (№5) имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Пылевые общепромышленные из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К1)
  • Пылевые взрывозащищенные из разнородных металлов - углеродистая сталь, латунь (В1)
  • Пылевые взрывозащищенные коррозионностойкие из разнородных металлов - нержавеющая сталь, латунь (В4)

Технические характеристики вентиляторов ВЦП 7-40-5 схема 1



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)

ВЦП 7-40-5 схема 1

5,5

1500

2,2-5,0

1020-780

ДО40 х 4

165

Технические характеристики вентиляторов ВЦП 7-40-5 схема 5



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
на рабочем
колесе
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление (Па)

ВЦП 7-40-5 схема 5

5,5

1630 2,4-5,5 1280-970 ДО42 х 6
351

5,5

1810 2,7-6,2 1600-1220 360

5,5

2030 3,0-5,2 2000-1840 362
7,5 1630 3,0-7,3 2000-1600 366
7,5 1810 3,0-7,3 2000-1600 368
7,5 2030 3,0-7,3 2000-1600 387
7,5 2285 3,4-5,8 2550-2350 389
11 1630 3,7-7,2 3250-2700 393
11 1810 3,7-7,2 3250-2700 395
11 2030 3,7-7,2 3250-2700 398
11 2285 3,4-8,0 2550-2000 411
11 2575 3,7-7,2 3250-2700 422
15 1630 3,7-9,0 3250-2450 430
15 1810 3,7-9,0 3250-2450 432
15 2030 3,7-9,0 3250-2450 434
15 2285 3,7-9,0 3250-2450 438
15 2575 3,7-9,0 3250-2450 476







Вентилятор ВЦП 7-40-4 (№4)




Пылевой вентилятор ВЦП 7-40-4 (№4) является центробежным вентилятором среднего давления, одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Пылевые вентиляторы ВЦП 7-40-4 (№4) имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Пылевые вентиляторы предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторы ВЦП 7-40-4 комплектуются гибкими вставками и виброизоляторами.

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Пылевые общепромышленные из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К1)
  • Пылевые взрывозащищенные из разнородных металлов - углеродистая сталь, латунь (В1)
  • Пылевые взрывозащищенные коррозионностойкие из разнородных металлов - нержавеющая сталь, латунь(В4)

Технические характеристики вентиляторов ВЦП 7-40-4



Обозначение
вентилятора



Мощность
электродвигателя
(кВт)



Частота
вращения
(об./мин.)

Параметры
в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
103 м3/час
Полное
давление(Па)


ВЦП 7-40-4

4 3000 2,5-4,9 2790-2700 ДО39 х 4 54
5,5 3000 2,5-6,2 2790-1650 71

Габаритные размеры (в мм), зависящие от поворота корпуса

Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

611 256 243 542 242 422 528 286 355 693 271 300 528 286 256 693 271 242




Опыт
С 2009 года на рынке тепло-энергетического оборудования
Профессионалы
Сертифицированные специалисты
Объем
1000 + отгрузок за 2023 год
Доверие
900 + выигранных тендеров
Клиенты
100 + постоянных клиентов
Сертификаты и лицензии
Сертификат Вектор-ПМ Сертификат Вектор-ПМ
Сертификат OILON Сертификат OILON
Информационное письмо Информационное письмо
Сертификат CIB UNIGAS S.p.A Сертификат CIB UNIGAS S.p.A
Свидетельство специалистов Свидетельство специалистов
Сертификат РАЦИОНАЛ Сертификат РАЦИОНАЛ
Свидетельство BALTUR Свидетельство BALTUR
Сертификат "Завод Вентилятор" Сертификат "Завод Вентилятор"
Сертификат ООО "Волгатерм" Сертификат ООО "Волгатерм"
Свидетельство ООО "КИП Еврвзия" Свидетельство ООО "КИП Еврвзия"
Услуги
Оплата и доставка

Оплата товара производится по выставленному счету от нашей организации.

Самовывоз.
г. Асбест, ул. Октябрьской революции, 32/1,
время работы: 8:00-17:00

Отгрузка курьерскими службами СДЭК, DPD и др.
Отгрузка транспортными компаниями Деловые Линии, КИТ и др.

Доставка до курьерских и транспортных компаний бесплатная.



Производители продукции




Видео о товаре


Контакты

Общество с ограниченной ответственностью
Торговый дом «Асбестовский завод тепло-энергетического оборудования»

Адрес:
624260, Российская Федерация, Свердловская область, город Асбест, ул. Октябрьской революции, 32/1

Телефоны для связи:

  • +7 (34365) 2-45-52 - коммерческий отдел
  • td@azteo.ru
ОГРН 1096603000636
ИНН 6603022774
Коптелов Андрей Павлович
Директор

Задайте вопрос

Наши специалисты ответят на любой интересующий Вас вопрос

Задать вопрос



Мы на карте:
