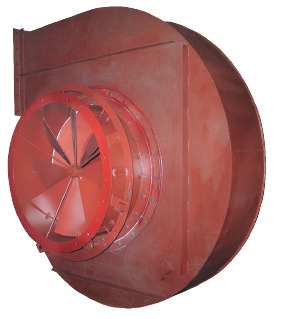

Дымосос ВД (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правоеили левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются.Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Расшифровка схем (исполнений) дымососов ВД

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.





Дымососы ВД-20




Дымосос ВД-20 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-20 оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-20 выпускаются двумя схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики (схема 3)

Электродвигатель Параметры в рабочей зоне Масса, кг
схема 3, без двигателя
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

315 750 180000 9350 4290






Дымососы ВД-18




Дымосос ВД-18 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-18 оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-18 выпускаются двумя схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики (схема 3)

Электродвигатель Параметры в рабочей зоне Масса, кг
схема 3, без двигателя
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

315 750 97000 4710 3810
630 1000 128000 8350







Дымососы ВД-15,5




Дымосос ВД-15,5 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-15.5 оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое илилевое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-15,5 выпускаются двумя схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики (схема 3)

Электродвигатель Параметры в рабочей зоне Масса, кг
схема 3, без двигателя
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

110 600 50000 2240
2280
200 750 63000 3500
500 1000 80000 6250






Дымососы ВД-13,5




Дымосос ВД-13,5 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-13.5 оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое илилевое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-13,5 выпускаются двумя схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики (схема 3)

Электродвигатель Параметры в рабочей зоне Масса, кг
схема 3, без двигателя
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

90 750 45000 2850 1650
200 1000 60000 5030






Дымососы ВД-3,5




Дымосос ВД-3,5 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-3.5оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-3,5 изготавливаются только 1-ой конструкторской схемой (исполнение 1), при которой рабочее колесо располагается на валу электродвигателя.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

2,2 1500 3500 700 62
3 1500 3700 785 65
5,5 3000 2200 2650 77






Дымососы ВД-2,7




Дымосос ВД-2,7 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-2.7оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-2,7 изготавливаются только 1-ой конструкторской схемой (исполнение 1), при которой рабочее колесо располагается на валу электродвигателя.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

1,5 3000 1000 1500 42
3 3000 3200 680 45






Дымососы ВД-2,5




Дымосос ВД-2,5 (вентилятор дутьевой) - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВД-2.5оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Изготавливаются дымососы ВД в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВД-2,5 изготавливаются только 1-ой конструкторской схемой (исполнение 1), при которой рабочее колесо располагается на валу электродвигателя.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

3 3000 3200 2060 40
4 3000 3370 2090 45
5,5 3000 4500 2200 50
