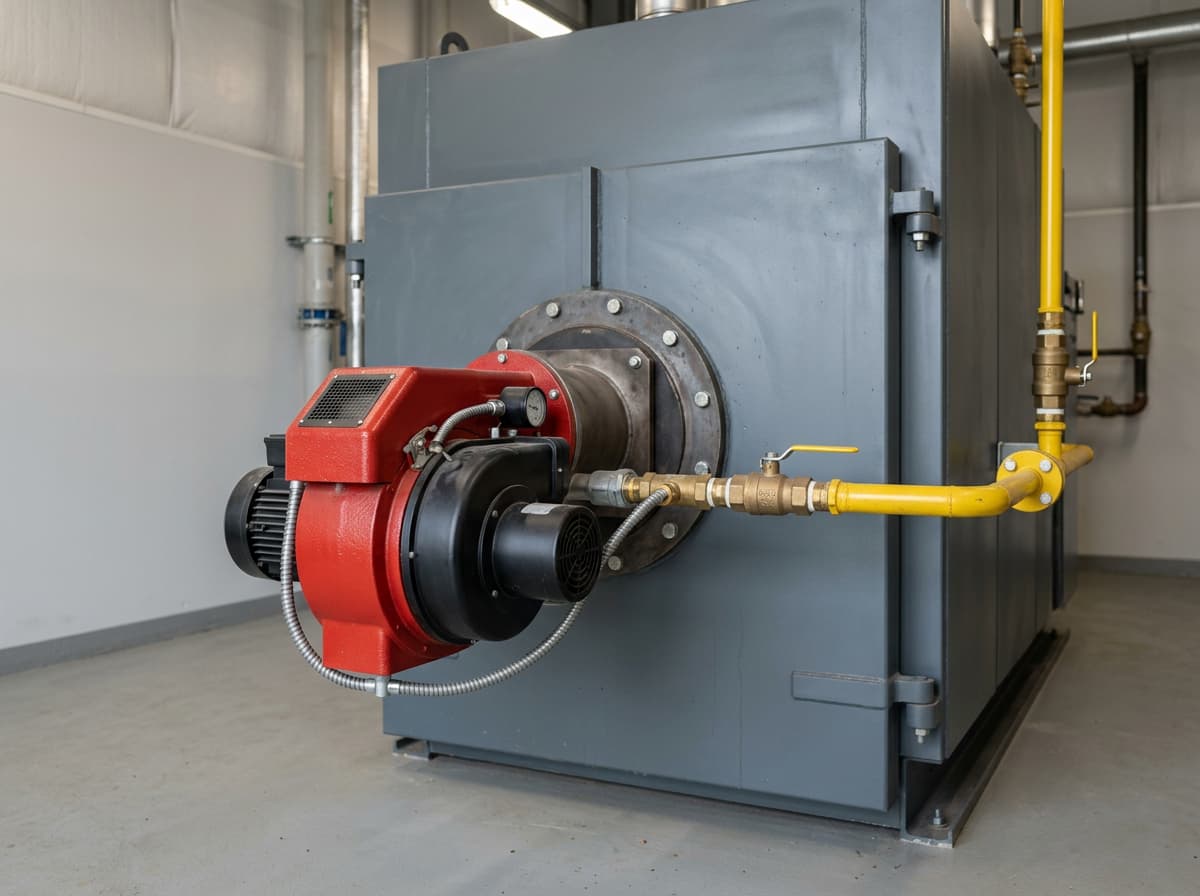

Как правильно подобрать газовую горелку для котла и рассчитать нужные параметры

Газовая горелка задает режим сгорания топлива, расход газа, устойчивость пламени и поведение котла в течение сезона. Ошибка на этапе подбора оборачивается перерасходом, нестабильной работой, шумом, срывом пламени и долгой наладкой после монтажа.

Какие бывают горелки и почему для котла на газе обычно выбирают газовую

Под котлы выпускают газовые, жидкотопливные, дизельные, мазутные, комбинированные, пеллетные, промышленные и запальные горелки. Жидкотопливная группа охватывает решения на солярке, мазуте и отработанном масле, а комбинированные модели рассчитаны на работу более чем на одном виде топлива, обычно это газ и дизель. Пеллетные горелки работают на топливных гранулах и могут ставиться на часть котлов, если конструкция это допускает.

• Газовые — подходят для котлов на природном и сжиженном газе, дают чистое сгорание и хорошо сочетаются с автоматикой.

• Жидкотопливные — ставят там, где нет газа или нужен автономный режим, но для них нужны емкости под топливо и более внимательное обслуживание.

• Дизельные и мазутные — применяются в отдельных бытовых и промышленных схемах, причем для мазута требуется своя система подготовки и подогрева топлива.

• Комбинированные — позволяют перейти с газа на дизель или обратно, что удобно на объектах с резервным сценарием.

• Пеллетные — интересны там, где владельцу нужна автономия на твердом биотопливе и есть место под хранение гранул.

• Промышленные и запальные — это уже более узкие решения: первые рассчитаны на большие мощности, вторые служат для розжига основной системы горения.

Если на объекте есть стабильная подача магистрального газа, газовая горелка обычно оказывается самым удобным вариантом по эксплуатации и автоматизации. Если газ обещают подключить позже или подача может прерываться, имеет смысл смотреть в сторону комбинированной схемы.

Какие газовые горелки ставят на котлы

По способу подачи воздуха газовые горелки делятся на атмосферные и наддувные. Атмосферная горелка забирает воздух из помещения и работает в открытой камере сгорания, поэтому для такого котла нужен обычный дымоход и хорошая приточная вентиляция. Наддувная (или вентиляторная) горелка подает воздух принудительно и работает в закрытой камере сгорания. За счет этого пламя получается стабильнее, а настройка — точнее.

Вторая линия выбора — способ регулирования мощности. Одноступенчатая горелка работает по простой схеме «включено/выключено», двухступенчатая умеет переключаться между двумя режимами, а модулируемая плавно меняет подачу газа, подстраиваясь под текущие потребности системы. Для дома с переменной нагрузкой, погодозависимым управлением или заметным расходом горячей воды лучше всего подходят двухступенчатые и модулируемые решения.

Различия между моделями нагляднее всего рассмотреть в сводной таблице:

Выбор делают не по принципу «самая продвинутая модель лучше всех остальных», а отталкиваясь от устройства котла и режима работы системы. Если котел рассчитан под наддувную горелку, ставить атмосферную вместо нее нельзя, даже когда цифра мощности выглядит подходящей.

Как рассчитать мощность горелки

Отправная точка — паспорт котла, а не примерный расчет по площади дома. В документации смотрят номинальную мощность котла, топочную мощность, КПД, допустимый вид топлива, давление топлива в топке, противодавление топки и способ регулирования мощности горелки.

Перед подбором стоит выписать из паспорта котла такие позиции:

• Номинальную и топочную мощность.

• КПД котла.

• Вид топлива, на котором котел может работать.

• Противодавление топки.

• Рекомендуемый способ регулирования мощности.

• Ограничения по типу горелки, если они указаны производителем.

Для ориентировочного расчета мощности используют формулу:

Pгор=Pкотла/ηPгор

Где η — КПД котла в долях единицы.

Q=(Pгор×3.6)/35.8

Этот расчет верен для природного газа со стандартной теплотой сгорания 35,8 МДж на кубический метр.

Однако одна цифра мощности сама по себе ничего не решает. У горелки есть свой рабочий диапазон, и требуемая точка должна попадать в него с учетом не только мощности, но и противодавления котла. Именно для этого производители публикуют графики и диаграммы рабочих полей. Если взять модель с чрезмерным запасом мощности, котел начнет работать резче и чаще уходить в короткие циклы (тактовать), что особенно сильно проявляется при одноступенчатой схеме.

Расчет по площади дома годится лишь как самый первый ориентир для покупки самого котла. Он не заменяет подбор горелки по техническим характеристикам. Только после выбора котла горелку подбирают строго под его топку, аэродинамическое сопротивление, диапазон мощности и планируемый режим эксплуатации.

Как проверить совместимость горелки с котлом

После расчета мощности переходят к механической и теплотехнической совместимости. Смотрят фланец, диаметр посадочного отверстия, глубину установки, длину горелочной головки и форму факела. Для газовых, дизельных и мазутных горелок действует общее правило: горелочная головка должна располагаться вровень с топкой или выступать за нее примерно на 10–20 мм, при этом пламя не должно касаться стенок топки.

Форма факела должна соответствовать геометрии камеры сгорания. Для длинной и узкой топки нужен один характер пламени, для короткой и широкой — другой; если это не учесть, котел начинает работать жестче, а теплообмен уходит от расчетного режима. Отдельно проверяют, хватает ли горелке напора для работы с реальным противодавлением котла, поскольку рабочая точка должна находиться внутри допустимой зоны на диаграмме производителя.

Перед заказом у поставщика стоит уточнить такие позиции:

• Совпадают ли фланец и посадочные размеры с вашим котлом.

• Подходит ли длина горелочной головки под глубину топки.

• Какая форма факела у модели и для какой камеры сгорания она рассчитана.

• На какое входное давление газа рассчитана газовая рампа и каким будет эффективный напор с учетом противодавления.

• Какие датчики входят в автоматику (контроль пламени, давления газа, давления воздуха, розжиг).

• Есть ли сервис, запчасти и специалисты по наладке именно этой марки в вашем регионе.

Автоматика и сервис влияют на результат не меньше, чем сама мощность горелки. Чем выше уровень автоматизации, тем точнее контролируется процесс горения и тем стабильнее котел удерживает заданный режим. С сервисной частью логика такая же: если зимой нельзя быстро найти электрод, клапан или блок управления, даже дорогая горелка оборачивается простоями и лишними расходами.

Ошибки при выборе и чек лист перед покупкой

Самая неудачная схема выбора — ориентироваться только на максимальную мощность из каталога. Не меньше проблем возникает, когда игнорируют паспорт котла, противодавление топки, длину горелочной головки, форму факела или реальное давление газа на объекте. Отдельный риск связан с покупкой редкой модели без сервиса и запасных частей, потому что в отопительный сезон ремонт в таком случае затягивается на дни и недели.

Перед оплатой удобно пройтись по короткому списку и сверить все параметры еще раз:

• Точная модель котла и его паспортные данные уже на руках.

• Диапазон мощности горелки перекрывает потребность котла без избыточного запаса.

• Тип горелки соответствует конструкции котла, камере сгорания и способу подачи воздуха.

• Фланец, посадочное отверстие, длина головки и форма факела подходят вашему котлу.

• Газовая арматура рассчитана на тот вид газа и то давление, которое есть на объекте.

• Уровень регулирования выбран под режим системы: одноступенчатый, двухступенчатый или модулируемый.

• В комплекте есть нужная автоматика безопасности и розжига.

• У бренда есть сервис и запчасти в вашем регионе.

• Пусконаладку будет выполнять специалист, который настроит горелку по реальным параметрам котла и газа.

Правильно подобранная газовая горелка — это совпадение котла, топлива, диапазона мощности, формы факела, автоматики и условий на объекте. Когда эти параметры сходятся, котел работает ровнее, расходует топливо предсказуемее и не создает лишних проблем в сезон.
