Реверсивные вентиляторы ОВР предназначены для использования в системах общепромышленной и технологической вентиляции промышленных, сельскохозяйственных и общественных зданий. Применяются для перемещения воздуха в прямом и обратном направлениях посредством изменения направления вращения рабочего колеса.

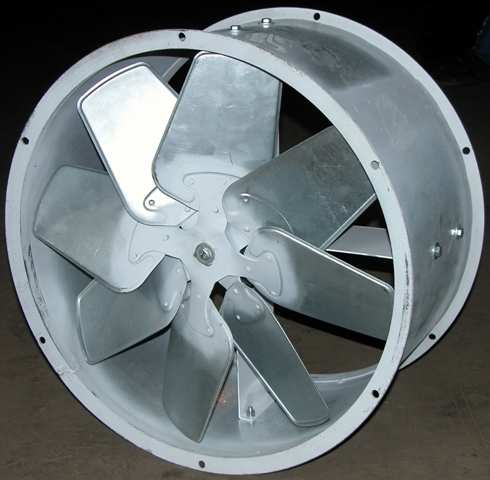

Цилиндрический корпус выполнен из оцинкованной стали или стали с полимерным порошковым покрытием. С обеих сторон корпуса имеются фланцы стандартных размеров с отверстиями для крепления к круглым воздуховодам. Лопатки рабочего колеса выполнены из стали или алюминия. Вентилятор ОВР может комплектоваться защитной решеткой и основанием для крепления к плоским поверхностям.
Вентилятор оснащен трехфазным асинхронным двигателем, класс защиты IP54 и IP55. Регулирование скорости вентилятора ОВР осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования частотного преобразователя.
Преимущества вентиляторов ОВР:
- коэффициент реверсивности - не менее 0,9;
- быстрый монтаж в любом положении;
- плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости;
- надежность, не требует обслуживания.
Технические характеристики
|
Название вентилятора |
Подача воздуха, м3/ч |
Мощность электродвигателя, кВт |
Частота вращения, об/мин |
Питание |
Уровень шума, дБ(А) |
Степень защиты |
Макс. температура перемещаемого воздуха, С |
Масса, кг |
|
Вентилятор ОВР-2,5 |
950 | 0,06 | 1500 | 3ф/~380В | 60 | IP54 | 45 | 5 |
|
Вентилятор ОВР-3,15 |
2500 | 0,12 | 1500 | 3ф/~380В | 68 | IP54 | 45 | 9 |
| 3500 | 0,25 | 3000 | 3ф/~380В | 75 | IP54 | 45 | 9 | |
|
Вентилятор ОВР-4 |
4200 | 0,18 | 1500 | 3ф/~380В | 68 | IP54 | 45 | 11 |
| 4500 | 0,25 | 1500 | 3ф/~380В | 74 | IP54 | 45 | 12 | |
|
Вентилятор ОВР-5,6 |
8000 | 0,37 | 1000 | 3ф/~380В | 75 | IP54 | 45 | 28 |
| 11000 | 0,75 | 1500 | 3ф/~380В | 80 | IP54 | 45 | 28 | |
|
Вентилятор ОВР-7,1 |
11500 | 0,37 | 1000 | 3ф/~380В | 76 | IP55 | 45 | 36 |
Габаритные размеры
| Название вентилятора | A, мм | B, мм | C, мм |
|
Вентилятор ОВР-2.5 |
225 | 320 | 285 |
|
Вентилятор ОВР-3.15 |
250 | 365 | 345 |
|
Вентилятор ОВР-4 |
250 | 450 | 430 |
|
Вентилятор ОВР-5.6 |
310 | 615 | 590 |
|
Вентилятор ОВР-7.1 |
310 | 770 | 755 |
Аэродинамические характеристики
