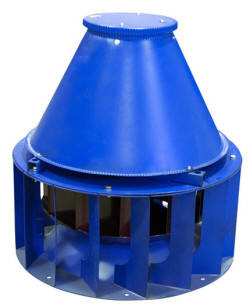

Крышные вентиляторы ВКРС низкого давления, одностороннего всасывания, имеют систему сброса потока в сторону и устанавливаются на кровле зданий в качестве основного звена вытяжной вентиляционной конструкции. Предназначены для работы без сети воздуховодов. Используются в вытяжных вентиляционных системах промышленных, общественных и жилых зданий для перемещения воздуха и газопаровоздушных смесей температурой не более 40°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха.
Вентиляторы ВКРС изготавливаются номерами : №3,55, №4, №4,5, №5,№5,6, №6,3, №7,1, №8, №9, №10, №11,2, №12,5, №14. Количество лопаток рабочего колеса составляет 6 или 9. По желанию заказчика вентиляторы комплектуются стаканами, поддонами и обратными клапанами.
Эксплуатируется вентилятор в условиях умеренного (У) или тропического (Т) климата, 1-ой категории размещения (ГОСТ 15150-69). Температура окружающей среды от -40 до +40 °С (до +45° для тропического исполнения). Содержание пыли, твердых примесей, липких и волокнистых веществ в перемещаемой вентилятором среде не должно превышать 100 мг/м3.
В зависимости от предназначения, вентиляторы подразделяются на :
- Общего назначения из углеродистой стали
- Коррозионностойкие из нержавеющей стали (К1)
- Взрывозащищенные из разнородных материалов (В)
- Взрывозащищенные коррозионностойкие из нержавеющей стали, разнородных металлов (ВК1)
Технические характеристики крышных вентиляторов ВКРС
|
Номер вентилятора |
Число лопаток |
Частота вращения, об/мин |
Мощность электродвигателя, кВт |
Параметры в рабочей зоне |
Масса, кг |
|
|
Производительность, 10³ х м³/час |
Полное давление, Па |
|||||
| ВКРС-3,55 | 6 | 0,25 | 1500 | 0,6-2,5 | 0-260 | 65 |
| 2,2 | 3000 | 1,25-5,25 | 0-1160 | 66 | ||
| 9 | 0,37 | 1500 | 0,75-3,0 | 0-255 | 67 | |
| 3 | 3000 | 1,60-6,30 | 0-1160 | 66 | ||
| ВКРС-4 | 6 | 0,55 | 1500 | 0,75-3,75 | 0-320 | 77 |
| 3 | 3000 | 1,75-8,0 | 0-1520 | 77 | ||
| 9 | 0,75 | 1500 | 1,0-4,75 | 0-400 | 78 | |
| 5,5 | 3000 | 2,0-9,5 | 0-1620 | 78 | ||
| ВКРС-4,5 | 6 | 0,75 | 1500 | 1,5-5,5 | 0-460 | 81 |
| 7,5 | 3000 | 3,0-11,4 | 0-1950 | 79 | ||
| 9 | 1,1 | 1500 | 2,0-6,8 | 0-500 | 86 | |
| 11 | 3000 | 3,8-14,0 | 0-2100 | 78 | ||
| ВКРС-5 | 6 | 1,5 | 1500 | 2,0-8,0 | 0-600 | 90 |
| 9 | 2,2 | 1500 | 2,4-9,6 | 0-640 | 94 | |
| ВКРС-5,6 | 6 | 0,75 | 1000 | 1,8-7,2 | 0-320 | 98 |
| 2,2 | 1500 | 2,8-11,0 | 0-720 | 99 | ||
| 9 | 1,1 | 1000 | 2,2-8,8 | 0-340 | 100 | |
| 3 | 1500 | 3,40-13,40 | 0-780 | 106 | ||
| ВКРС-6,3 | 6 | 1,1 | 1000 | 2,6-10,5 | 0-400 | 107 |
| 4 | 1500 | 4,0-16,0 | 0-980 | 128 | ||
| 9 | 1,5 | 1000 | 3,2-12,6 | 0-440 | 112 | |
| 5,5 | 1500 | 5,0-19,8 | 0-1060 | 139 | ||
| ВКРС-7,1 | 6 | 2,2 | 1000 | 4,0-15,4 | 0-550 | 143 |
| 7,5 | 1500 | 6,0-23,5 | 0-1280 | 161 | ||
| 9 | 3 | 1000 | 5,0-19,0 | 0-600 | 156 | |
| 11 | 1500 | 7,0-28,0 | 0-1320 | 175 | ||
| ВКРС-8 | 6 | 4 | 1000 | 5,6-22,5 | 0-710 | 234 |
| 15 | 1500 | 8,75-33,0 | 0-1580 | 244 | ||
| 9 | 3 | 750 | 6,0-24,0 | 0-650 | 326 | |
| 7,5 | 1000 | 6,5-26,25 | 0-740 | 240 | ||
| 22 | 1500 | 10,0-40,5 | 0-1720 | 326 | ||
| ВКРС-9 | 6 | 3 | 750 | 6,0-23,0 | 0-475 | 272 |
| 7,5 | 1000 | 7,5-32,0 | 0-900 | 280 | ||
| 9 | 5,5 | 750 | 7,5-28,0 | 0-620 | 298 | |
| 11 | 1000 | 10,0-38,0 | 0-970 | 353 | ||
| ВКРС-10 | 6 | 5,5 | 750 | 8,0-32,0 | 0-600 | 403 |
| 15 | 1000 | 11,0-43,0 | 0-1120 | 442 | ||
| 9 | 7,5 | 750 | 10,0-40,0 | 0-680 | 467 | |
| 18,5 | 1000 | 13,0-52,5 | 0-1200 | 497 | ||
| ВКРС-11,2 | 6 | 11 | 750 | 12,0-46,5 | 0-800 | 490 |
| 22 | 1000 | 15,0-62,0 | 0-1400 | 500 | ||
| 9 | 15 | 750 | 14,0-56,0 | 0-840 | 490 | |
| 30 | 1000 | 18,0-74,0 | 0-1500 | 565 | ||
| ВКРС-12,5 | 6 | 15 | 750 | 16,0-64,0 | 0-1000 | 600 |
| 9 | 22 | 750 | 20,0-78,0 | 0-1040 | 677 | |
