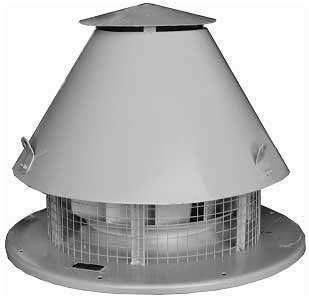

ВКРМ - вентиляторы крышные низкого давления, одностороннего всасывания, устанавливаются на кровле зданий в качестве основного звена вытяжной вентиляционной конструкции. Предназначены для работы без сети воздуховодов, но, при обеспечении оптимальной работы (когда производительность больше минимальной), возможно подключение и с воздуховодами. Используются в вытяжных вентиляционных системах промышленных, общественных и жилых зданий для перемещения воздуха и газопаровоздушных смесей температурой не более 40°С, агрессивность которых по отношению к углеродистым сталям не выше агрессивности воздуха.
Вентилятор ВКРМ выпускается номерами : №3,15, №4, №4,5, №5, №5,6,№6,3, №7,1, №8, №9, №10, №11,2, №12,5, №14. Количество назад загнутых лопаток рабочего колеса составляет 13 (№3,15 - №8) и 12 (№10 -№12,5). По желанию заказчика вентиляторы комплектуются стаканами, поддонами и обратными клапанами.
Эксплуатируются вентиляторы в условиях умеренного (У) или тропического (Т) климата, 2-ой и 3-ей категории размещения (ГОСТ 15150-69). При обеспечении защиты электродвигателя от атмосферных осадков, допустима эксплуатация в условиях умеренного климата и 1-ой категорией размещения по ГОСТ 15150-69. Температура окружающей среды от -40 до +40 °С (до +45° для тропического исполнения). Содержание пыли и твердых примесей в перемещаемой вентилятором среде - не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
В зависимости от материала корпуса, вентиляторы ВКРМ подразделяются на :
- Общего назначения из углеродистой стали
- Коррозионностойкие из нержавеющей стали (К1)
- Взрывозащищенные из разнородных материалов (В)
- Взрывозащищенные коррозионностойкие из нержавеющей стали, разнородных металлов (ВК1)
- Взрывозащищенные из алюминиевых сплавов (ВК3)
Технические характеристики крышных вентиляторов ВКРМ
|
Номер вентилятора |
электродвигатель | Параметры в рабочей зоне |
Масса, кг |
Виброизоляторы | |||
|
Частота, об/мин. |
Мощность, кВт |
Производительность, 103 х м3/час |
Полное давление, Па |
Марка | Кол-во | ||
| ВКРМ-3.15 | 1000 | 0,18 | 0,7-1,4 | 110-0 | 30 | ДО-38 |
4 |
| 1000 | 0,25 | 1,05-1,5 | 120-0 | 31 | |||
|
ВКРМ-4 |
1000 | 0,37 | 1,0-3,3 | 160-0 | 55 | ДО-39 |
5 |
| 1500 | 0,55 | 0,44-1,83 | 430-0 | 56 | |||
|
ВКРМ-5 |
1000 | 0,75 | 1,5-5,3 | 250-0 | 65 | ДО-39 |
5 |
| 1500 | 1,1 | 1,5-5,3 | 250-0 | 75 | |||
|
ВКРМ-6.3 |
1000 | 2,2 | 6,0-13,8 | 430-0 | 115 | ДО-41 |
6 |
| 1500 | 5,5 | 8,9-20,4 | 980-0 | 144 | |||
|
ВКРМ-8 |
750 | 3,0 | 9,4-22,0 | 430-0 | 198 | ДО-41 |
6 |
| 1000 | 5,5 | 12,6-27,5 | 810-0 | 211 | |||
|
ВКРМ-10 |
750 | 5,5 | 19,4-39,6 | 590-0 | 330 | ДО-43 |
5 |
| 1000 | 15,0 | 25,9-53,3 | 1040-0 | 402 | |||
|
ВКРМ-12.5 схема 1 |
350 | 4,0 | 11,0-35,0 | 270-0 | 570 | ДО-43 | 6 |
| 500 | 5,5 | 14,0-45,0 | 430-0 | 648 | ДО-43 |
6 |
|
| 750 | 18,5 | 20,8-67,0 | 960-0 | 655 | |||
| 750 | 22,0 | 20,8-67,0 | 960-0 | 705 | |||
|
ВКРМ-12.5 схема 5 |
750 | 4,0 | 12,3-39,0 | 340-0 | 705 | ДО-43 |
6 |
| ВКРМ-4.5 |
по запросу |
||||||
| ВКРМ-5.6 | |||||||
| ВКРМ-7.1 | |||||||
| ВКРМ-9 | |||||||
| ВКРМ-11.2 | |||||||
|
ВКРМ-14 |
|||||||
