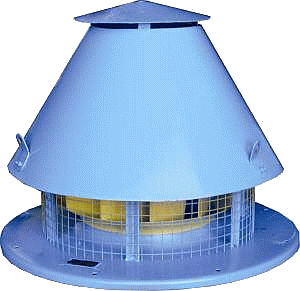

Осевые крышные вентиляторы ВКОП (ВКОПв) - это вентиляционные агрегаты, предназначенные для прямой подачи наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны зданий с целью создания в них избыточного давления, которое препятствует поступлению дымовых смесей в эти зоны в случае пожара. Устанавливаются данные вентиляторы на кровле, что позволяет упростить вентиляционную систему и высвободить пространство на технических этажах.
В конструкции вентиляторов ВКОП используются осевые вентиляторы для подпора воздуха. Входная часть ВКОП выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков.
Вентиляторы ВКОП 25-188 производятся на основе осевых вентиляторов ВО 25-188, авентиляторы ВКОП 30-160 - на основе осевых вентиляторов ВО 30-160.
Данные вентиляторы имеют три варианта комплектации, которые называются компоновками :
компоновка 1 - стакан + обратный клапан, который не допускает возможное перетекание воздуха наружу из помещения при неработающем вентиляторе.
компоновка 2 - без стакана и обратного клапана
компоновка 3 - стакан + обратный клапан + поддон
Условия эксплуатации
Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-ой категории размещения. Температура окружающей среды от – 40°С до +45°С (от -10°С до +50°С для тропического исполнения). Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Технические характеристики вентиляторов ВКОП
Технические характеристики вентиляторов ВКОПв следует получать из индивидуальных характеристик соответствующих осевых вентиляторов (ВО 25-188 или ВО 30-160) с уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Потери давления во входной шахте для вентиляторов разных номеров приведены на графике :
Габаритные и присоединительные размеры вентиляторов ВКОП 25-188 (ВКОПв 25-188)
| № вентилятора | D, мм | D1, мм | D2, мм | D3, мм | Hmax, мм | S, мм | d, мм | n, мм | ||
| Компоновка | ||||||||||
| 01 | 02 | 03 | ||||||||
| ВКОП 25-188-6,3 | 630 | 670 | 688 | 1118 | 1457 | 800 | 1460 | 1200 | 10,5 | 12 |
| ВКОП 25-188-7,1 | 710 | 750 | 768 | 1148 | 1587 | 830 | 1590 | 1300 | 10,5 | 12 |
| ВКОП 25-188-8 | 820 | 833 | 865 | 1330 | 2147 | 1260 | 2150 | 1505 | 10,5 | 16 |
| ВКОП 25-188-9 | 900 | 640 | 980 | 1425 | 2207 | 1300 | 2210 | 1505 | 14 | 16 |
| ВКОП 25-188-10 | 1000 | 1040 | 1090 | 1565 | 2357 | 1335 | 2360 | 1650 | 14 | 16 |
| ВКОП 25-188-11,2 | 1120 | 1170 | 1200 | 1720 | 2367 | 1410 | 2370 | 1650 | 14 | 20 |
| ВКОП 25-188-12,5 | 1250 | 1295 | 1344 | 1865 | 2467 | 1480 | 2470 | 1780 | 14 | 20 |
Габаритные и присоединительные размеры вентиляторов ВКОП 30-160 (ВКОПв 30-1608)
| № вентилятора | D, мм | D1, мм | D2, мм | D3, мм | Hmax, мм | S, мм | d, мм | n, мм | ||
| Компоновка | ||||||||||
| 01 | 02 | 03 | ||||||||
| ВКОП 30-160-6,3 | 630 | 670 | 688 | 1090 | 1867 | 1020 | 1870 | 1200 | 10,5 | 12 |
| ВКОП 30-160-7,1 | 710 | 750 | 768 | 1090 | 1917 | 1070 | 1920 | 1285 | 10,5 | 16 |
| ВКОП 30-160-8 | 800 | 840 | 858 | 1330 | 2177 | 1290 | 2180 | 1505 | 10,5 | 16 |
| ВКОП 30-160-9 | 900 | 960 | 1000 | 1425 | 2391 | 1484 | 2394 | 1505 | 14 | 16 |
| ВКОП 30-160-10 | 1000 | 1070 | 1110 | 1565 | 2680 | 1475 | 2685 | 1650 | 14 | 16 |
| ВКОП 30-160-11,2 | 1120 | 1195 | 1220 | 1720 | 2652 | 1690 | 2655 | 1650 | 14 | 20 |
| ВКОП 30-160-12,5 | 1250 | 1320 | 1350 | 1865 | 2677 | 1690 | 2680 | 1780 | 14 | 20 |
Аэродинамические характеристики
Вентиляторы ВО 25-188
Данные вентиляторы применяются в системах вентиляции и воздушного отопления производственных, общественных, жилых зданий, в сельскохозяйственном производстве, в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции, для предотвращения проникновения дыма в помещения и для подачи свежего воздуха при пожаре. Помимо этого, вентилятор ВО 25-188 может устанавливаться на лестничных клетках, в тамбуры, шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Работают с короткой сетью воздуховодов, так и без нее. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления. Установка вентиляторов должна происходить вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Предназначены для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от -40°С до +40°С. Перемещаемая среда при работе вентиляторов ВО 25-188 в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.
ВО 25-188 комплектуется направляющим аппаратом (НА), имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 01) и на стойке (компоновка 02). Возможна работа вентилятора без направляющего аппарата. Количество лопаток рабочего колеса - 6. Угол установки лопаток колеса - 30°, 35°, угол установки лопаток направляющего аппарата - 5°, 10° (0°- без направляющего аппарата).
Эксплуатируются вентиляторы в условиях умеренного (У) и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150. Температура окружающей среды от -40 до +45 °С (от -10 до +50 °С для тропического исполнения).
Технические характеристики вентиляторов ВО 25-188
ВО 25-188-8 (№8)|
№ модификации и кривой |
Угол установки лопаток, градус |
Электродвигатель | Масса, кг | ||||
|
Частота вращения, мин-1 |
Тип |
Мощность, кВт |
Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 1435 | А132М4 | 11 | 175 | 187 |
| 2 | 35 | 5 | 1455 | А132S4 | 7,5 | 167 | 179 |
| 3 | 35 | - | 1450 | А112М4 | 5,5 | 109 | 121 |
| 4 | 30 | 5 | 1450 | А112М4 | 5,5 | 160 | 172 |
| 5 | 30 | - | 1435 | А100L4 | 4 | 101 | 113 |
ВО 25-188-9 (№9)
|
№ модификации и кривой |
Угол установки лопаток, градус |
Электродвигатель | Масса, кг | ||||
|
Частота вращения, мин-1 |
Тип |
Мощность, кВт |
Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 1435 | А132М4 | 11 | 189 | 203 |
| 2 | 35 | 5 | 1435 | А132М4 | 11 | 189 | 203 |
| 3 | 35 | - | 1455 | А132S4 | 7,5 | 101 | 115 |
| 4 | 30 | 5 | 1455 | А132S4 | 7,5 | 181 | 195 |
| 5 | 30 | - | 1455 | А132S4 | 7,5 | 101 | 115 |
ВО 25-188-10 (№10)
|
№ модификации и кривой |
Угол установки лопаток, градус |
Электродвигатель | Масса, кг | ||||
|
Частота вращения, мин-1 |
Тип |
Мощность, кВт |
Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 1460 | АИР160S4 | 15 | 273 | 288 |
| 2 | 35 | 5 | 1460 | АИР160S4 | 15 | 273 | 288 |
| 3 | 35 | - | 1460 | АИР160S4 | 15 | 241 | 256 |
| 4 | 30 | 5 | 1435 | А132М4 | 11 | 215 | 230 |
| 5 | 30 | - | 1435 | А132М4 | 11 | 183 | 198 |
ВО 25-188-11,2 (№11,2)
|
№ модификации и кривой |
Угол установки лопаток, градус |
Электродвигатель | Масса, кг | ||||
|
Частота вращения, мин-1 |
Тип |
Мощность, кВт |
Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 960 | А132М6 | 7,5 | 238 | 256 |
| 2 | 35 | 5 | 960 | А132М6 | 7,5 | 238 | 256 |
| 3 | 35 | - | 960 | А132М6 | 7,5 | 198 | 216 |
| 4 | 30 | 5 | 950 | А132S6 | 5,5 | 229 | 247 |
| 5 | 30 | - | 950 | А132S6 | 5,5 | 193 | 211 |
ВО 25-188-12 (№12,5)
|
№ модификации и кривой |
Угол установки лопаток, градус |
Электродвигатель | Масса, кг | ||||
|
Частота вращения, мин-1 |
Тип |
Мощность, кВт |
Компоновка | ||||
| Колеса | НА | 1 | 2 | ||||
| 1 | 35 | 10 | 970 | АИР160М6 | 15 | 386 | 403 |
| 2 | 35 | 5 | 970 | АИР160М6 | 15 | 386 | 403 |
| 3 | 35 | - | 970 | АИР160М6 | 15 | 346 | 363 |
| 4 | 30 | 5 | 970 | АИР160S6 | 11 | 356 | 373 |
| 5 | 30 | - | 970 | АИР160S6 | 11 | 316 | 333 |
