Вентилятор ACF круглый канальный предназначен для перемещения воздуха по воздуховодам в приточно-вытяжных системах вентиляции и кондиционирования промышленных и общественных зданий, в различных технологических установках.
Вентиляторы ACF имеют корпус из высокопрочной термостойкой пластмассы.
Канальные вентиляторы оснащены двигателями с внешним ротором и крыльчатками с загнутыми назад лопатками. Температурное реле, встроенное в обмотку двигателя, предохраняет двигатель от перегрева. Класс защиты двигателя вентилятора - IP 44.
Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристорного регулятора скорости.
Канальные вентиляторы могут устанавливаться в любом положении.
Вентилятор подключается к клеммной коробке, установленной на корпусе.
Преимущества вентиляторов:
- малогабаритные, с низким уровнем шума;
- быстрый и удобный монтаж в любом положении;
- защита электродвигателя вентилятора с помощью термореле;
- плавное регулирование в диапазоне 100% с помощью устройств регулирования скорости;
- надежность, не требуют обслуживания.
Технические характеристики
|
Наименование вентилятора |
Подача воздуха, м3/ч |
Мощность электродвигателя, Вт |
Частота вращения, об/мин |
Питание |
Уровень шума, дБ(А) |
Полное давление, Па |
Масса, кг |
| Вентилятор ACF-100 | 245 | 58 | 2500 | 1ф/~220В | 49 | 295 | 2,2 |
| Вентилятор ACF-125 | 320 | 58 | 2500 | 1ф/~220В | 49 | 295 | 2,5 |
| Вентилятор ACF-160 | 700 | 85 | 2700 | 1ф/~220В | 53 | 375 | 4,7 |
| Вентилятор ACF-200 | 955 | 135 | 2650 | 1ф/~220В | 52 | 475 | 4,5 |
| Вентилятор ACF-250 | 1000 | 155 | 2600 | 1ф/~220В | 49 | 470 | 5,2 |
| Вентилятор ACF-315 | 1660 | 225 | 2700 | 1ф/~220В | 49 | 700 | 7,5 |
Габаритные размеры
| Наименование вентилятора | d, мм | D, мм | L, мм |
| Вентилятор ACF-100 | 100 | 255 | 215 |
| Вентилятор ACF-125 | 125 | 255 | 220 |
| Вентилятор ACF-160 | 160 | 345 | 230 |
| Вентилятор ACF-200 | 200 | 340 | 250 |
| Вентилятор ACF-250 | 250 | 340 | 250 |
| Вентилятор ACF-315 | 315 | 400 | 285 |

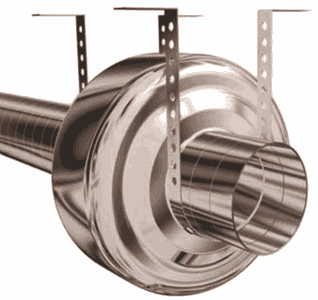

Схема монтажа вентилятора ACF Аэродинамические характеристики
