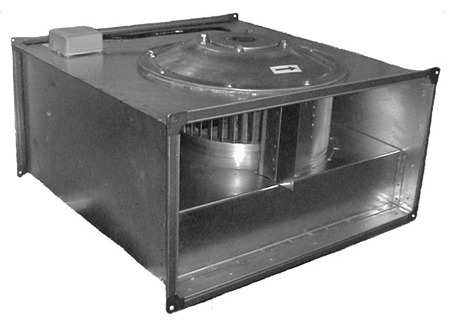

Прямоугольные канальные вентиляторы ВКП широко применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный короб (канал) с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами. Корпус - оцинкованный.
Компактность, легкость установки, надежность конструкции - основные преимущества вентиляторов канальных ВКП, предлагаемых нашей компанией.
Расшифровка обозначений вентиляторов :
ВКП -вентилятор канальный прямоугольный,
40-20 - внутренний размер прямоугольного канала в сантиметрах (в данном случае 40х20)
4 - четырехполюсный электродвигатель
6 - шестиполюсный электродвигатель
Е – комплектация однофазным электродвигателем (220В)
Условия эксплуатации
Прямоугольные канальные вентиляторы предназначены для перемещения невзрывоопасных сред, газа с температурой не выше +60°C, содержащего твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения, по ГОСТ 15150-69, с температурой окружающей среды до +40°C.
Рекомендации по монтажу
Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из вентилятора должны быть расположены прямые участки воздуховода.
Минимальная рекомендуемая длина этих прямых участков составляет одну ширину (больший размер) вентилятора со стороны входа и три ширины вентилятора со стороны выхода.
Воздуховод на всасывании не должен иметь никаких препятствий для воздушного потока (демпферы, ответвления и прочее).
Электрические схемы подключения прямоугольных канальных вентиляторов ВКП
Канальный вентилятор ВКП 40-20-4
Прямоугольные канальные вентиляторы ВКП 40-20-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 400х200 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 40-20-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 40-20-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 330 |
| Ток, А | 0,63 |
| Максимальный расход воздуха, м3/ч | 1340 |
| Частота вращения, об./мин-1 | 1270 |
| Максимальная температура перемещающего воздуха, °С | 60 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 52 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 12 |
| Тип регулятора скорости | ATV212H075N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 40-20-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-25-4
Прямоугольные канальные вентиляторы ВКП 50-25-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х250 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 50-25-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-25-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 360 |
| Ток, А | 0,68 |
| Максимальный расход воздуха, м3/ч | 1530 |
| Частота вращения, об./мин-1 | 1300 |
| Максимальная температура перемещающего воздуха, °С | 60 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 55 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 18 |
| Тип регулятора скорости | ATV212H075N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-25-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-30-4
Прямоугольные канальные вентиляторы ВКП 50-30-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х300 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 50-30-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-30-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 830 |
| Ток, А | 1,8 |
| Максимальный расход воздуха, м3/ч | 2600 |
| Частота вращения, об./мин-1 | 1392 |
| Максимальная температура перемещающего воздуха, °С | 55 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 57 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 29 |
| Тип регулятора скорости | ATV212HU15N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-30-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-30-4
Прямоугольные канальные вентиляторы ВКП 60-30-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х300 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 60-30-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-30-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 1250 |
| Ток, А | 2,6 |
| Максимальный расход воздуха, м3/ч | 2500 |
| Частота вращения, об./мин-1 | 1380 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 58 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 32 |
| Тип регулятора скорости | ATV212HU22N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-30-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-35-4
Прямоугольные канальные вентиляторы ВКП 60-35-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х350 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 60-35-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-35-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 2380 |
| Ток, А | 4,4 |
| Максимальный расход воздуха, м3/ч | 3650 |
| Частота вращения, об./мин-1 | 1400 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 60 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 38 |
| Тип регулятора скорости | ATV212HU22N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-35-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 70-40-4
Прямоугольные канальные вентиляторы ВКП 70-40-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 700х400 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 70-40-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 70-40-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 3500 |
| Ток, А | 5,9 |
| Максимальный расход воздуха, м3/ч | 5600 |
| Частота вращения, об./мин-1 | 1360 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 65 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 60 |
| Тип регулятора скорости | ATV212HU40N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 70-40-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 80-50-4
Прямоугольные канальные вентиляторы ВКП 80-50-4 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 800х500 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 80-50-4 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 80-50-4 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 4800 |
| Ток, А | 8,0 |
| Максимальный расход воздуха, м3/ч | 6500 |
| Частота вращения, об./мин-1 | 1400 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 68 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Биметаллические термоконтакты |
| Масса, кг | 78 |
| Тип регулятора скорости | ATV212HU55N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 80-50-4 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 40-20-4Е
Прямоугольные канальные вентиляторы ВКП 40-20-4Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 400х200 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 40-20-4Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 40-20-4Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 330 |
| Ток, А | 1,52 |
| Максимальный расход воздуха, м3/ч | 1250 |
| Частота вращения, об./мин-1 | 1280 |
| Максимальная температура перемещающего воздуха, °С | 50 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 54 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 6 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 10 |
| Тип регулятора скорости | СРМ-2А |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 40-20-4Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-25-4Е
Прямоугольные канальные вентиляторы ВКП 50-25-4Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х250 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 50-25-4Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-25-4Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 480 |
| Ток, А | 2,2 |
| Максимальный расход воздуха, м3/ч | 1600 |
| Частота вращения, об./мин-1 | 1300 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 56 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 8 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 18 |
| Тип регулятора скорости | СРМ-3А |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-25-4Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-30-4Е
Прямоугольные канальные вентиляторы ВКП 50-30-4Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х300 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 50-30-4Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-30-4Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 810 |
| Ток, А | 3,65 |
| Максимальный расход воздуха, м3/ч | 2430 |
| Частота вращения, об./мин-1 | 1330 |
| Максимальная температура перемещающего воздуха, °С | 55 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 59 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 16 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 21 |
| Тип регулятора скорости | STR1-50 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-30-4Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-30-4Е
Прямоугольные канальные вентиляторы ВКП 60-30-4Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х300 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 60-30-4Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-30-4Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 1250 |
| Ток, А | 5,6 |
| Максимальный расход воздуха, м3/ч | 2500 |
| Частота вращения, об./мин-1 | 1380 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 62 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 25 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 28 |
| Тип регулятора скорости | STR-1100 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-30-4Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-35-4Е
Прямоугольные канальные вентиляторы ВКП 60-35-4Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х350 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 60-35-4Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным четырехполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-35-4Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 1650 |
| Ток, А | 7,3 |
| Максимальный расход воздуха, м3/ч | 3400 |
| Частота вращения, об./мин-1 | 1435 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 61 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 32 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 34 |
| Тип регулятора скорости | STR-1100 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-35-4Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-25-6
Прямоугольные канальные вентиляторы ВКП 50-25-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х250 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 50-25-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-25-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 265 |
| Ток, А | 0,7 |
| Максимальный расход воздуха, м3/ч | 1500 |
| Частота вращения, об./мин-1 | 900 |
| Максимальная температура перемещающего воздуха, °С | 60 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 44 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 18 |
| Тип регулятора скорости | ATV212H075N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-25-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-30-6
Прямоугольные канальные вентиляторы ВКП 50-30-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х300 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 50-30-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-30-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 320 |
| Ток, А | 0,77 |
| Максимальный расход воздуха, м3/ч | 1830 |
| Частота вращения, об./мин-1 | 910 |
| Максимальная температура перемещающего воздуха, °С | 55 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 51 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 25 |
| Тип регулятора скорости | ATV212H075N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-30-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-30-6
Прямоугольные канальные вентиляторы ВКП 60-30-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х300 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 60-30-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-30-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 380 |
| Ток, А | 0,8 |
| Максимальный расход воздуха, м3/ч | 2470 |
| Частота вращения, об./мин-1 | 900 |
| Максимальная температура перемещающего воздуха, °С | 60 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 50 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 32 |
| Тип регулятора скорости | ATV212H075N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-30-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-35-6
Прямоугольные канальные вентиляторы ВКП 60-35-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х350 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 60-35-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-35-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 780 |
| Ток, А | 1,5 |
| Максимальный расход воздуха, м3/ч | 3500 |
| Частота вращения, об./мин-1 | 840 |
| Максимальная температура перемещающего воздуха, °С | 45 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 53 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 34 |
| Тип регулятора скорости | ATV212HU15N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-35-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 70-40-6
Прямоугольные канальные вентиляторы ВКП 70-40-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 700х400 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 70-40-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 70-40-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 1150 |
| Ток, А | 2,3 |
| Максимальный расход воздуха, м3/ч | 4500 |
| Частота вращения, об./мин-1 | 810 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 56 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 43 |
| Тип регулятора скорости | ATV212HU15N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 70-40-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 100-50-6
Прямоугольные канальные вентиляторы ВКП 100-50-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 1000х500 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 100-50-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 100-50-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 3500 |
| Ток, А | 6,0 |
| Максимальный расход воздуха, м3/ч | 8200 |
| Частота вращения, об./мин-1 | 930 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 62 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Биметаллические термоконтакты |
| Масса, кг | 80 |
| Тип регулятора скорости | ATV212HU40N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 100-50-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 80-50-6
Прямоугольные канальные вентиляторы ВКП 80-50-6 применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 800х500 мм с помощью гибких соединений с фланцами на шинорейке.Вентиляторы ВКП 80-50-6 оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным трехфазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 80-50-6 |
| Напряжение, В / частота, Гц | ~400/50 |
| Фазность | 3 |
| Потребляемая мощность, Вт | 2800 |
| Ток, А | 4,85 |
| Максимальный расход воздуха, м3/ч | 6900 |
| Частота вращения, об./мин-1 | 870 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 60 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | - |
| Тип термозащиты |
Биметаллические термоконтакты |
| Масса, кг | 71 |
| Тип регулятора скорости | ATV212HU30N4 |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 80-50-6 (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-25-6Е
Прямоугольные канальные вентиляторы ВКП 50-25-6Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х250 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 50-25-6Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-25-6Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 265 |
| Ток, А | 1,3 |
| Максимальный расход воздуха, м3/ч | 1350 |
| Частота вращения, об./мин-1 | 900 |
| Максимальная температура перемещающего воздуха, °С | 60 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 44 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 6 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 18 |
| Тип регулятора скорости | СРМ-2А |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-25-6Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 50-30-6Е
Прямоугольные канальные вентиляторы ВКП 50-30-6Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 500х300 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 50-30-6Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 50-30-6Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 320 |
| Ток, А | 1,6 |
| Максимальный расход воздуха, м3/ч | 1800 |
| Частота вращения, об./мин-1 | 890 |
| Максимальная температура перемещающего воздуха, °С | 50 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 52 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 5 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 21 |
| Тип регулятора скорости | СРМ-2А |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 50-30-6Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-30-6Е
Прямоугольные канальные вентиляторы ВКП 60-30-6Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х300 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 60-30-6Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-30-6Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 380 |
| Ток, А | 1,7 |
| Максимальный расход воздуха, м3/ч | 1750 |
| Частота вращения, об./мин-1 | 890 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 55 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 8 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 31 |
| Тип регулятора скорости | СРМ-3А |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-30-6Е (в мм)
Электрическая схема подключения
Канальный вентилятор ВКП 60-35-6Е
Прямоугольные канальные вентиляторы ВКП 60-35-6Е применяются в приточно-вытяжных системах вентиляции для перемещения невзрывоопасных воздушных смесей. Устанавливаются непосредственно в прямоугольный воздушный канал внутренним диаметром 600х350 мм с помощью гибких соединений с фланцами на шинорейке. Вентиляторы ВКП 60-35-6Е оснащены рабочим колесом с вперед загнутыми лопатками, асинхронным шестиполюсным однофазным электродвигателем с внешним ротором, регулятором скорости и встроенными термоконтактами для подключения к устройству защиты двигателя. Корпус вентиляторов - оцинкованный. Изготовление по ТУ 4861-012-85589750-2012.
Технические характеристики
| Характеристика вентилятора |
Показатель ВКП 60-35-6Е |
| Напряжение, В / частота, Гц | ~230/50 |
| Фазность | 1 |
| Потребляемая мощность, Вт | 720 |
| Ток, А | 3,6 |
| Максимальный расход воздуха, м3/ч | 2900 |
| Частота вращения, об./мин-1 | 870 |
| Максимальная температура перемещающего воздуха, °С | 40 |
| Уровень звукового давления на расстоянии 3 м, дБ (А) | 51 |
| Класс защиты двигателя | IP44 |
| Емкость конденсатора, мкФ | 12 |
| Тип термозащиты |
Встроенное биметаллическое термореле |
| Масса, кг | 34 |
| Тип регулятора скорости | СРМ-4А |
Габаритные и присоединительные размеры Аэродинамические характеристики
канальных вентиляторов ВКП 60-35-6Е (в мм)
Электрическая схема подключения
