Осевые вентиляторы дымоудаления применяются в противодымных вытяжных вентиляционных ситемах для удаления дымовоздушных смесей, образующихся при пожарах.

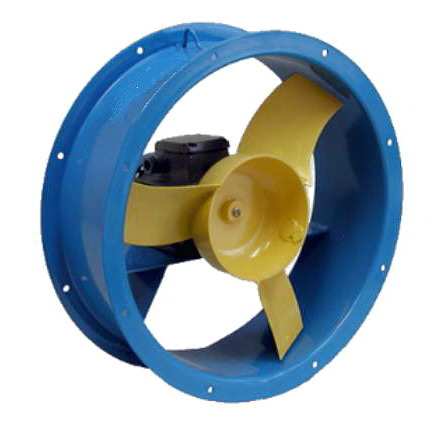

Вентиляторы состоят из цилиндрического корпуса, рабочего колеса, электродвигателя и металлической рамы. Количество лопаток рабочего колеса от 3 до 12, в зависимости от модели и типоразмера вентилятора, угол наклона лопаток - в диапазоне от 15° до45°. Направление вращения рабочего колеса – против часовой стрелки (левое вращение) или по часовой стрелке (правое вращение), направление воздушного потока – от двигателя, к двигателю, реверсивное.
Вентиляторы ВО 13-284 ДУ выпускаются двумя аэродинамическими схемами - 121 иК06 (ВО 13-284-12к-ДУ), отличие которых заключается в процентном соотношении диаметра втулки к общему рабочего колеса по ЦАГИ.
Работа вентиляторов может происходить в горизонтальном и в вертикальном положении.
По желанию заказчика комплектуются спрямляющим (СА) аппаратом.
В режиме дымоудаления вентиляторы работают при максимально допустимой температуре +600°С в течение 120 минут.
Условия эксплуатации
Рабочая среда, перемещаемая вентиляторами, не должна содержать липких и волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 50 мг/м3. Эксплуатация вентиляторов ВО 13-284ДУ рекомендована в климатических зонах У и Т, 2-й и 3-й категории размещения (ГОСТ 15150-69).
Расшифровка обозначения вентиляторов дымоудаления на примере ВО 13-284-6/20°-6,3ДУ, где :
ВО 13-284 - марка осевого вентилятора
6/20° - рабочее колесо вентилятора имеет 6 лопаток / установочный угол наклона лопаток 20 градусов
6,3ДУ - номер вентилятора дымоудаления
Технические характеристики вентиляторов аэродинамической схемой (исполнением) К06
Вентиляторы ВО 13-284-12к (№4ДУ, №5ДУ, №6,3ДУ, №8ДУ, №10ДУ и №12,5ДУ)
| ВО 13-284-... |
Тип двигателя |
Установочная мощность, кВт |
Частота вращения РК, об/мин. |
Производительность, м3/с |
Полное давление, Па |
Масса, кг |
| 12к/25°-4ДУ | 56А4 | 0,12 | 1370 | 0,47-0,78 | 150-60 | 60 |
| 12к/30°-4ДУ | 56В4 | 0,18 | 1370 | 0,58-0,94 | 160-80 | 60 |
| 12к/35°-4ДУ | 63А4 | 0,25 | 1370 | 0,69-1,0 | 175-110 | 65 |
| 12к/40°-4ДУ | 63А4 | 0,25 | 1370 | 0,75-1,17 | 185-130 | 65 |
| 12к/45°-4ДУ | 63В4 | 0,37 | 1370 | 0,90-1,29 | 195-160 | 65 |
| 12к/25°-4ДУ | 71В2 | 1,1 | 2800 | 0,95-1,60 | 620-245 | 70 |
| 12к/30°-4ДУ | 80А2 | 1,5 | 2800 | 1,18-1,92 | 660-330 | 75 |
| 12к/35°-4ДУ | 80В2 | 2,2 | 2800 | 1,4-2,14 | 735-455 | 75 |
| 12к/40°-4ДУ | 80В2 | 2,2 | 2800 | 1,5-2,4 | 770-540 | 75 |
| 12к/45°-4ДУ | 90L2 | 3 | 2840 | 1,9-2,7 | 850-680 | |
| 12к/25°-5ДУ | 63B4 | 0,37 | 1370 | 0,9-1,5 | 230-90 | 80 |
| 12к/30°-5ДУ | 71A4 | 0,55 | 1370 | 1,1-1,8 | 245-125 | 85 |
| 12к/35°-5ДУ | 71B4 | 0,75 | 1370 | 1,3-2,0 | 275-170 | 85 |
| 12к/40°-5ДУ | 71B4 | 0,75 | 1370 | 1,5-2,3 | 290-200 | 85 |
| 12к/45°-5ДУ | 80A4 | 1,1 | 1370 | 1,8-2,5 | 310-245 | 90 |
| 12к/25°-5ДУ | 100S2 | 4 | 2840 | 1,9-3,2 | 990-400 | 105 |
| 12к/30°-5ДУ | 100L2 | 5,5 | 2840 | 2,3-3,8 | 1060-530 | 120 |
| 12к/35°-5ДУ | 100L2 | 5,5 | 2840 | 2,8-4,2 | 1185-730 | 120 |
| 12к/40°-5ДУ | 112M2 | 7,5 | 2840 | 3,0-4,7 | 1240-870 | 125 |
| 12к/25°-6,3ДУ | 80B4 | 1,5 | 1370 | 1,8-3,1 | 365-145 | 120 |
| 12к/30°-6,3ДУ | 90L4 | 2,2 | 1400 | 2,3-3,7 | 410-205 | 130 |
| 12к/35°-6,3ДУ | 90L4 | 2,2 | 1400 | 2,7-4,2 | 460-280 | 130 |
| 12к/40°-6,3ДУ | 100S4 | 3 | 1400 | 3,0-4,7 | 480-335 | 135 |
| 12к/45°-6,3ДУ | 100L4 | 4 | 1400 | 3,6-5,2 | 510-410 | 140 |
| 12к/25°-6,3ДУ | 132M2 | 11 | 2840 | 3,8-6,4 | 1580-630 | 195 |
| 12к/25°-8ДУ | 90L6 | 1,5 | 910 | 2,5-4,2 | 260-105 | 175 |
| 12к/30°-8ДУ | 100L6 | 2,2 | 910 | 3,1-5,0 | 280-140 | 180 |
| 12к/35°-8ДУ | 100L6 | 2,2 | 910 | 3,6-5,6 | 310-190 | 185 |
| 12к/40°-8ДУ | 112MA6 | 3 | 910 | 4,0-6,2 | 325-230 | 200 |
| 12к/45°-8ДУ | 112MB6 | 4 | 910 | 4,8-6,9 | 350-280 | 200 |
| 12к/25°-8ДУ | 112M4 | 5,5 | 1400 | 3,8-6,4 | 620-250 | 200 |
| 12к/30°-8ДУ | 132S4 | 7,5 | 1400td> | 4,7-7,7 | 660-330 | 225 |
| 12к/35°-8ДУ | 132S4 | 7,5 | 1400 | 5,6-8,5 | 740-455 | 225 |
| 12к/40°-8ДУ | 132M4 | 11 | 1400 | 6,2-9,6 | 775-540 | 240 |
| 12к/45°-8ДУ | 132M4 | 11 | 1400 | 7,4-10,6 | 825-660 | 240 |
| 12к/25°-10ДУ | 112МВ6 | 4 | 910 | 4,9-8,1 | 410-165 | 285 |
| 12к/30°-10ДУ | 132S6 | 5,5 | 910 | 6,0-9,7 | 435-220 | 305 |
| 12к/35°-10ДУ | 132M6 | 7,5 | 950 | 7,4-11,3 | 530-325 | 325 |
| 12к/40°-10ДУ | 160S6 | 11 | 950 | 8,2-12,7 | 555-390 | 365 |
| 12к/45°-10ДУ | 160S6 | 11 | 950 | 9,8-14,0 | 595-475 | 365 |
| 12к/25°-10ДУ | 160S4 | 15 | 1400 | 7,5-12,5 | 965-385 | 365 |
| 12к/30°-10ДУ | 160M4 | 18,5 | 1400 | 9,2-15,0 | 1030-515 | 390 |
| 12к/35°-10ДУ | 180M4 | 30 | 1400 | 11,0-16,7 | 1155-710 | 425 |
| 12к/40°-10ДУ | 180M4 | 30 | 1400 | 12,1-18,7 | 1210-850 | 425 |
| 12к/45°-10ДУ | 200M4 | 37 | 1440 | 14,8-21,2 | 1365-1100 | 540 |
| 12к/25°-12,5ДУ | 132M8 | 5,5 | 700 | 7,3-12,2 | 380-150 | 445 |
| 12к/30°-12,5ДУ | 160S8 | 7,5 | 700 | 9,0-14,6 | 405-200 | 585 |
| 12к/35°-12,5ДУ | 160M8 | 11 | 700 | 10,7-16,3 | 450-275 | 610 |
| 12к/40°-12,5ДУ | 160M8 | 11 | 700 | 11,8-18,3 | 470-330 | 610 |
| 12к/45°-12,5ДУ | 180M8 | 15 | 700 | 14,1-20,1 | 505-405 | 645 |
| 12к/25°-12,5ДУ | 160M6 | 15 | 950 | 9,9-16,6 | 695-280 | 610 |
| 12к/30°-12,5ДУ | 180M6 | 18,5 | 950 | 12,2-19,8 | 740-370 | 645 |
| 12к/35°-12,5ДУ | 200M6 | 22 | 950 | 14,5-22,1 | 830-510 | 720 |
| 12к/40°-12,5ДУ | 200L6 | 30 | 950 | 16,0-24,8 | 870-610 | 760 |
| 12к/45°-12,5ДУ | 225M6 | 37 | 950 | 19,1-27,3 | 930-740 | 805 |
