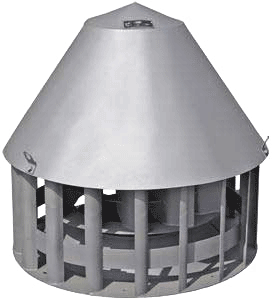

ВКРМ-ДУ - крышные вентиляторы дымоудаления, низкого давления, одностороннего всасывания, применяются в системах дымоудаления вытяжной вентиляции различных промышленных, жилых и общественных зданий. Предназначены для удаления дымовых газов и смесей, образующихся при пожаре. Выпускаются номерами №3,15ДУ, №3,55ДУ,№4ДУ, №4,5ДУ, №5ДУ, №5,6ДУ, №6,3ДУ, №7,1ДУ, №8ДУ, №9ДУ,№10ДУ, №12,5ДУ, №14ДУ и двумя рабочими режимами дымоудаления : при температуре до 600 °С в течение 1-го часа (ВКРМ-ДУ-01) или при температуре до 400 °С в течение 2-х часов (ВКРМ-ДУ-02). Вентиляторы имеют 13 (№5-№8) или 12 (№10 и №12,5) назад загнутых лопаток, могут дополнительно оснащаться специальными стаканами, поддонами и обратными клапанами. Эксплуатируются вентиляторы ВКРМ-ДУ в условиях умеренного климата (У) 1-ой категорией размещения и в условиях тропического климата (Т) 2-ой и 3-ей категориями размещения по ГОСТ 15150-69. Температура окружающей среды от минус 40°С до плюс 40°С ( от -10 до +45 ° для тропического исполнения). Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации не более 100 мг/м3.
При использовании данных вентиляторов в случае пожара их дальнейшая эксплуатация недопустима.


Технические характеристики

Номер
вентилятора
Частота вращения
рабочего колеса,
об/мин
Установочная
мощность
двигателя,
кВт
Производительность,
103 х м³/ч
Давление,
Па
Масса
кг (не более)
ВКРМ-3,15ДУ-01 (02)
1000 0,18 7,0-1,4 100-0 31
1000 0,25 7,0-1,4 100-0 31
ВКРМ-3,55ДУ-01 (02)
1000 0,18 1,4-0,58 110-0 32
1500 0,25 2,1-0,89 264-0 32
ВКРМ-4ДУ-01 (02)
1000 0,37 1,0-3,2 160-0 55
1000 0,55 1,0-3,2 160-0 56
1000 0,75 1,0-3,2 160-0 55
1500 1,1 2,1-5,0 380-0 60
ВКРМ-4,5ДУ-01 (02)
1000 0,25 2,8-1,18 177-0 50
1000 0,37 2,9-1,20 180-0 55
1500 0,55 4,4-1,83 430-0 56
1500 0,75 4,4-1,84 430-1 55
ВКРМ-5ДУ-01 (02)
1000 0,75 1,5-5,3 250-0 75
1000 1,1 1,5-5,3 250-0 75
1500 2,2 4,3-10,1 600-0 72
ВКРМ-5,6ДУ-01 (02)
1000 0,75 5,6-2,33 290-0 99
1500 1,5 8,7-3,65 710-0 101
1500 2,2 8,7-3,66 710-1 106
1500 3 8,7-3,67 710-2 116
ВКРМ-6,3ДУ-01 (02)
1000 2,2 6,0-13,8 430-0 115
1500 5,5 8,9-20,4 980-0 144
ВКРМ-7,1ДУ-01 (02)
750 1,1 8,6-3,61 270-0 160
1000 1,5 11,8-4,94 505-0 164
1000 2,2 11,8-4,94 505-0 172
1000 3 11,8-4,94 505-0 186
1000 4 11,8-4,94 505-0 195
1500 5,5 17,7-7,41 1200-0 196
1500 7,5 17,7-7,41 1200-0 220
ВКРМ-8ДУ-01 (02)
750 2,2 9,4-22,0 430-0 190
750 3 9,4-22,0 430-0 198
1000 5,5 12,6-27,5 810-0 211
ВКРМ-9ДУ-01 (02)
750 2,2 18,1-7,59 460-0 242
750 3 18,1-7,59 460-0 247
750 4 18,1-7,59 460-0 270
750 5,5 18,1-7,59 460-0 284
1000 5,5 24,5-10,27 845-0 270
1000 7,5 24,5-10,27 845-0 283
1000 11 24,5-10,27 845-0 325
1500 18,5 36,8-15,4 1900-0 346
1500 22 36,8-15,4 1900-0 376
ВКРМ-10ДУ-01 (02)
750 5,5 19,4-39,6 590-0 330
750 7,5 19,4-39,6 590-0 350
1000 11 19,4-39-6 1040-0 380
1000 15 25,9-53,3 1040-0 402
ВКРМ-11,2ДУ-01 (02)
750 7,5 35,4-14,85 735-0 435
750 11 35,4-14,85 735-0 465
750 15 35,4-14,85 735-0 495
1000 15 53,1-22,28 1400-0 465
1000 18,5 53,1-22,28 1400-0 495
1000 22 53,1-22,28 1400-0 545
1000 30 53,1-22,28 1400-0 570
ВКРМ-12,5ДУ-01 (02) схема 1
350 4 110-35,0 270-0 570
500 5,5 140-45,0 430-0 750
750 18,5 208-67,0 960-0 655
750 22 208-67,0 960-0 705
ВКРМ-12,5ДУ-01 (02) схема 5
415 4 123-39,0 340-0 705
ВКРМ-14ДУ-01 (02) по запросу
