Используются для блокировки пожара и дымовых смесей по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Не предусмотрены для работы в помещениях, категориями взрывопожароопасности А и Б.

Эксплуатация в окружающей среде, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Климатическое исполнение – УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении МС вид климатического исполнения и категория размещения – УХЛ2. Температура в месте установки привода клапана ограничивается рабочей температурой воздуха при эксплуатации привода.

Пределы огнестойкости :
КВП-60-НО → EI 60 (1 час)
КВП-90-НО → ЕI 90 (1,5 часа)
КВП-180-НО → EI 180 (3 часа)


Монтажные исполнения :
- канальный тип для подсоединения к воздуховодам (с двумя присоединительными фланцами, с наружным (по умолчанию) расположением привода)

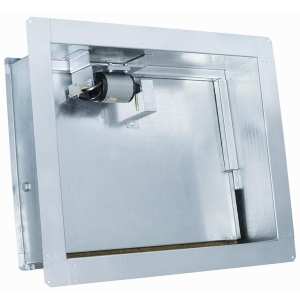

- стеновой тип для установки в проем (с одним фланцем и расположением привода внутри (по умолчанию) корпуса клапана), в т.ч. лифтового исполнения.


Комплектация электроприводами :
- пружинный привод с электромагнитной защелкой
- электромеханический привод с возвратной пружиной
- электромеханический реверсивный привод без возвратной пружины


Способы управления заслонкой нормально открытого клапана КВП-НО

Тип привода

Пружинный с электромагнитной
защелкой замком

Электромеханический с возвратной
пружиной

Электромеханический реверсивный
без возвратной пружины

Способ перевода заслонки из исходного положения в рабочее (защитное)*

-автоматический, по сигналам пожарной автоматики.
-дистанционный с пульта управления.
-ручной от рычага на магните.

-автоматический, по сигналам пожарной автоматики.
-дистанционный с пульта управления.
-от тумблера (выключателя) в помещении установки клапана.

-автоматический, по сигналам пожарной автоматики.
-дистанционный с пульта управления.
-от тумблера (переключателя) в помещении установки клапана.

Способ перевода заслонки из рабочего положения в исходное

вручную

дистанционный с пульта управления

дистанционный с пульта управления

Механизм перевода заслонки:

- в рабочее положение

пружина

пружина

электродвигатель

-в исходное положение

-

электродвигатель

электродвигатель

Способ срабатывания привода

подача напряжения на электромагнит

отключение питающего напряжения

переключение питающего напряжения

*  Исходное положение заслонки – открыта
   Рабочее (защитное) положение заслонки – закрыта

Кассетное исполнение клапанов КВП-НО и примеры их установки в перегородках и перекрытиях

Клапаны КВП-НО эквивалентного диаметра более 1150 мм изготавливаются в виде отдельных клапанов и соединяются в кассету с требуемыми присоединительными размерами.
Типоразмеры одинарного клапана (одной секции), как правило, не должны превышать размер А-1500 мм, размер В-1000 мм при условии прохождения оси вращения заслонки через ее центр. В этом случае клапаны работоспособны в любом положении при их установке. При несовпадении оси вращения и центра заслонки размер клапана (и количество секций) рассчитывается исходя из условий эксплуатации и ориентации клапана при его установке, а также применяемых приводов.
Маркировка исполнения состоит из 2-х цифр, написанных через тире. Первая цифра определяет количество рядов, вторая – количество клапанов в ряду. Умножением одной цифры на другую определяется общее количество секций.

casseta-1_kvp-no

            Исп. 1-1                             Исп. 1-2                                         Исп. 1-n

casseta-2_kvp-no

                Исп. 2-1                            Исп. 2-2                                               Исп. 2-n

n – количество клапанов в ряду

При заказе клапанов достаточно указать общий типоразмер клапана.
Исполнение клапана определяет сам изготовитель и согласовывает его с заказчиком.


Установка нормально открытых клапанов в перегородках и перекрытиях

Согласно пункта 6.55 Свода правил 7.13130.2009 "Отопление, вентиляция и кондиционирование.Противопожарные требования" противопожарные нормально открытые клапаны следует устанавливать в проемах ограждающих строительных конструкций с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции.


Примеры установки клапана КВП-НО в перегородках


Установка непосредственно в перегородках                      Установка на отрезке воздуховода

peregorodka_kvp-no
1-клапан; 2-ось заслонки; 3-воздуховоды; 4-строительная конструкция с нормируемым пределом огнестойкости;
5-цементно-песчаный раствор; 6-наружная огнезащита; 7-воздуховод-компенсатор; 8-огнестойкая прокладка.


Примеры установки клапана КВП-НО в перекрытиях


Установка непосредственно в перекрытиях                         Установка на отрезке воздуховода

perekrytie_kvp_no

1-клапан; 2-ось заслонки; 3-воздуховоды; 4-строительная конструкция с нормируемым пределом огнестойкости;
5-цементно-песчаный раствор; 6-наружная огнезащита; 7-воздуховод-компенсатор; 8-огнестойкая прокладка.

Варианты электрических схем подключения электроприводов КВП-НО


1. Электромагнитный

el_shema_1_kvp-no
ЭМ – электромагнитная защелка
МК – микропереключатель (МИ3А)
Л1, Л2, Л3 – лампы световой сигнализации
Кд – кнопка дистанционного управления
Км – кнопка местного управления
ППК – прибор приемно-контрольный
РВ – реле времени


2. Электромеханический с возвратной пружиной

el_shema_2_kvp-no

ЭМП – электромеханический привод
Л1, Л2, Л3 – лампы световой сигнализации
Тд -  тумблер дистанционного управления
ТРУ - терморазмыкающее устройство (опция)
ППК – прибор приемно-контрольный
Р - реле


3. Электромеханический реверсивный без возвратной пружины

el_shema_3_kvp-no


   ЭМП – электромеханический реверсивный привод
   Л1, Л2 – лампы световой сигнализации
   Тд -  тумблер дистанционного управления
   ППК – прибор приемно-контрольный
   Р – реле
   КК – клеммная колодка
