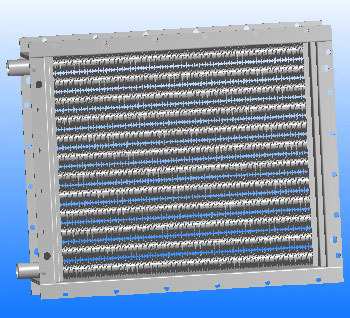

Водяные калориферы КСК 3 имеют три, а КСК 4 – четыре ряда теплоотдающих элементов из стальной трубы 16х1,2 с алюминиевым спирально-накатным оребрением ~29 мм. Калорифер состоит из теплоотдающих элементов, трубных решеток, крышек и съемных оцинкованных щитков. Для установки и крепления калориферов при монтаже предусмотрены овальные отверстия 12х16 по боковым сторонам трубных решеток и съемных щитков.
Калориферы из нержавеющей стали изготавливаются из стальной нержавеющей трубы 16х1,5 12Х18Н10Т и алюминиевого накатного оребрения номинальным диаметром 39 мм соответственно. Решетка (крышка) изготавливаются из нержавеющей стали 12Х18Н10Т. Щиток (боковина) – из оцинковки.
Калорифер КСК 3-12
Водяные калориферы КСК 3-12 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-12 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСК 3-12-02 ХЛ3 |
125,27 | 2,448 | 25000 | 556,7 | 0,00235 | 4 | 230 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-11
Водяные калориферы КСК 3-11 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-11 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-11-02 ХЛ3 |
83,12 | 1,66 | 16000 | 360 | 0,00235 | 4 | 155 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-10
Водяные калориферы КСК 3-10 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-10 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-10-02 ХЛ3 |
28,66 | 0,581 | 6300 | 135,6 | 0,00077 | 6 | 60 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-9
Водяные калориферы КСК 3-9 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-9 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-9-02 ХЛ3 |
22,5 | 0,455 | 5000 | 103,5 | 0,00077 | 6 | 50 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-8
Водяные калориферы КСК 3-8 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-8 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-8-02 ХЛ3 |
19,42 | 0,392 | 4000 | 83,2 | 0,00077 | 6 | 45 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-7
Водяные калориферы КСК 3-7 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-7 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-7-02 ХЛ3 |
16,34 | 0,329 | 3150 | 65,4 | 0,00077 | 6 | 40 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-6
Водяные калориферы КСК 3-6 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-6 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-6-02 ХЛ3 |
13,26 | 0,267 | 2500 | 50,7 | 0,00077 | 6 | 35 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-5
Водяные калориферы КСК 3-5 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-5 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-5-02 ХЛ3 |
21,29 | 0,437 | 5000 | 98,4 | 0,00086 | 4 | 45 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-4
Водяные калориферы КСК 3-4 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-4 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-4-02 ХЛ3 |
16,71 | 0,342 | 4000 | 75,4 | 0,00086 | 4 | 37 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-3
Водяные калориферы КСК 3-3 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-3 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-3-02 ХЛ3 |
14,24 | 0,295 | 3150 | 60 | 0,00086 | 4 | 33 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-2
Водяные калориферы КСК 3-2 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-2 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-2-02 ХЛ3 |
12,14 | 0,248 | 2500 | 47,4 | 0,00086 | 4 | 29 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
Калорифер КСК 3-1
Водяные калориферы КСК 3-1 - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха. В качестве теплоносителя вкалориферах КСК 3-1 применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Технические характеристики
|
Условное обозначение |
Площадь поверхности теплообмена, м² |
Площадь фронтального сечения для прохода воздуха, м² |
Производительность по воздуху, м³/ч |
Производительность по теплу, КВт |
Площадь сечения (среднее значение) для прохода теплоносителя, м² |
Число ходов по теплоносителю |
Масса, кг, не более |
|
Калорифер КСк 3-1-02 ХЛ3 |
9,85 | 0,197 | 2000 | 37 | 0,00086 | 4 | 25 |
Характеристики приведены для режима :
- температура воды на входе + 150°С
- температура воды на выходе + 70°С
- температура воздуха на входе - 20°С
- массовая скорость воздуха в набегающем потоке 3,6 кг/м2 *с
- скорость воды в трубах - 0,7 ± 0,035 м/с;
- аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
- аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46
Параметры теплоносителя (горячая или перегретая вода) :
- рабочее давление не более 1,2 МПа
- для парового теплоносителя давление пара на входе не более 0,5 МПа
- температура не более 190°С
Показатели надежности :
- средний срок службы - не менее 11 лет
- полный установленный ресурс - не менее 13200 ч
- установленная безотказная наработка - не менее 3000 ч
- среднее время восстановления работоспособного состояния - не более 12 ч
