Основные параметры :
Высокого давления, одностороннего всасывания
№8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-8 (№8))
Общего назначения жаропрочные из углеродистой стали (ВВД-8Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-8К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-8К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-8В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-8ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-8ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-8ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
1115003960-111602900-2350

ДО42 х 4

255
151500
18,51500
221500
451500
9030007740-2160013000-10000ДО43 х 4700
Исполнение 5 (схема 5)
111450,1625*4680-136804500-3750
ДО42 х 6

151450-1810*
18,51450-1810*
221450-1810*  510
301450-1810*
371450-1810*
451450-2200*5760-166506800-5500ДО43 х 6610
751450-2600*6840-198009400-7800800

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-8 (№8) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

108548249210044627751014522603127650254210145224821276502462

Основные параметры :
Высокого давления, одностороннего всасывания
№9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-9 (№9))
Общего назначения жаропрочные из углеродистой стали (ВВД-9Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-9К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-9К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-9В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-9ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-9ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-9ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
2215005400-158403700-3100ДО43 х 5
390
132300010800-2340015300-152001190
Исполнение 5 (схема 5)


* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-9 (№9) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Основные параметры :
Высокого давления, одностороннего всасывания
№10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-10 (№10))
Общего назначения жаропрочные из углеродистой стали (ВВД-10Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-10К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-10К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-10В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-10ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-10ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-10ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
3015006480-194404250-3000
ДО44 х 4
490
3715007560-216004650-3850550
4515009000-237605600-4550580
Исполнение 5 (схема 5)
151100-2000*5580-162002700-2200ДО43 х 6605
306480-187203750-3000670
377560-207004600-3900700
458100-234005750-4500740
759000-266407200-5800930
909900-288008900-7000975

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-10 (№10) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

1488645650137060510561375725843174168576513757256451741685605

Основные параметры :
Высокого давления, одностороннего всасывания
№11,2 - означает, что диаметр рабочего колеса равен 11.2 дециметрам (1120 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-11,2 (№11,2))
Общего назначения жаропрочные из углеродистой стали (ВВД-11,2Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-11,2К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-11,2К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-11,2В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-11,2ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-11,2ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-11,2ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
18,510009840-198002250-1950
ДО44 х 4
580
75150010400-302405900-5000890

Основные параметры :
Высокого давления, одностороннего всасывания
№12,5 - означает, что диаметр рабочего колеса равен 12.5 дециметрам (1250 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВд-12,5 (№12,5))
Общего назначения жаропрочные из углеродистой стали (ВВД-12,5Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-12,5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-12,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-12,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-12,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-12,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-12,5ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
18,510008280-226802300-1800




ДО44 х 4


2210009000-241202500-2000
3010009720-255603300-2900920
3715009900-280003500-3000
45150010800-295203900-3200
55150011520-316804900-4100
75150012240-342005200-4500
110150014760-432007500-60501015
Исполнение 5 (схема 5)
18,5800-1600*8280-226802300-1800
ДО44 х 6
845
22
30
37
45
5512240-342004900-41001075
75
13216200-460808700-7100ДО45 х 61640

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-12,5 (№12,5) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

1675750780156371912061593813925198778184415938137501987782719

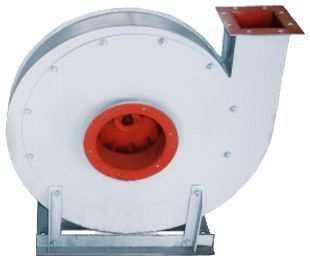

Вентилятор ВВД радиальный, высокого давления, одностороннего всасывания, является вентилятором общего назначения и применяется в различных системах вентиляции и кондиционирования, в системах отопления воздухом, в производственных установках и технологических линиях легкой и тяжелой промышленности. Вентилятор имеет спиральный поворотный корпус в виде "улитки" и рабочее колесо с 16-тью назад загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.  Радиальные вентиляторы высокого давления используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ.Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
По желанию заказчика вентиляторы ВВД комплектуются гибкими вставками и виброизоляторами.

Имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Общего назначения из углеродистой стали
  • Общего назначения теплостойкие из углеродистой стали (Ж2)
  • Коррозионностойкие из нержавеющей стали (К1)
  • Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2)
  • Взрывозащищенные из разнородных материалов (В)
  • Взрывозащищенные теплостойкие из разнородных материалов (ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали жаропрочные (ВК1Ж2)

Вся серия взрывозащищенных вентиляторов имеет взрывозащищённые элекродвигатели.

Основные параметры :
Высокого давления, одностороннего всасывания
№4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-4 (№4))
Общего назначения жаропрочные из углеродистой стали (ВВД-4Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-4К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-4К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-4В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-4ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-4ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-4ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
0,371500500-1260680-580

ДО39 х 4
40
0,751500648-1872650-55040
330001008-25562860-250060
430001152-29163500-310060
Исполнение 5 (схема 5)
1,12000*684-18361420-1190ДО39 х 678

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-4 схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

560240250500230403510260320653250270510260240653250230

Основные параметры :
Высокого давления, одностороннего всасывания
№4,5 - означает, что диаметр рабочего колеса равен 4,5 дециметрам (450 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-4,5 (№4,5)
Общего назначения жаропрочные из углеродистой стали (ВВД-4,5Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-4,5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-4,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-4,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-4,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-4,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-4,5ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
0,751500648-1872880-710
ДО39 х 4
55
5,530001332-39603800-300080


Основные параметры :
Высокого давления, одностороннего всасывания
№5 - означает, что диаметр рабочего колеса равен 5 дециметрам (500 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-5 (№5))
Общего назначения жаропрочные из углеродистой стали (ВВД-5Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-5К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-5ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
1,11500900-26641100-860
ДО40 х 4
70
7,530001512-47004640-4300125
1130001872-54004600-3850150
Исполнение 5 (схема 5)
2,21630-2300*1188-34201800-1390ДО40 х 6147
5,51630-2300*1440-43203000-2250165
7,51630-2040*  248
111630-2040*  280
221630-2040*

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-5 (№5) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

763325314693312532677363438876344382677363325877344312

Основные параметры :
Высокого давления, одностороннего всасывания
№5,6 - означает, что диаметр рабочего колеса равен 5,6 дециметрам (560 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-5,6 (№5.6))
Общего назначения жаропрочные из углеродистой стали (ВВД-5,6Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-5,6К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-5,6К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-5,6В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-5,6ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-5,6ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-5,6ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
2,215001260-37081360-1120
ДО41 х 4
90
1530002628-79205790-4760205


Основные параметры :
Высокого давления, одностороннего всасывания
№6,3 - означает, что диаметр рабочего колеса равен 6.3 дециметрам (630 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-6,3 (№6,3))
Общего назначения жаропрочные из углеродистой стали (ВВД-6,3Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-6,3К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-6,3К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-6,3В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-6,3ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-6,3ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-6,3ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
415001800-54001750-1450
ДО42 х 4
120
2230003600-72007000-6000290
3030003960-108007350-6050310
Исполнение 5 (схема 5)
7,51630-2600*2340-66002850-2400ДО41 х 6217
111630-2600*2844-79204100-3500225
151630-2600*3000-84004940-4000295
18,51630-2600*3312-90005900-5000307
221630-2600*4100-97206500-4800320

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВВД-6,3 (№6,3) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

86237838678836361575641048410093944267964103781009394363

Основные параметры :
Высокого давления, одностороннего всасывания
№7,1 - означает, что диаметр рабочего колеса равен 7.1 дециметрам (710 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВВД-7,1 (№7,1))
Общего назначения жаропрочные из углеродистой стали (ВВД-7,1Ж2)
Коррозионностойкие из нержавеющей стали (ВВД-7,1К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВВД-7,1К1Ж2)
Взрывозащищенные из разнородных материалов (ВВД-7,1В)
Взрывозащищенные жаропрочные из разнородных материалов (ВВД-7,1ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВВД-7,1ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВВД-7,1ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зонеВиброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
7,515002520-79202250-1950ДО41 х 4210
5530005400-158409450-7800ДО42 х 4515
