Реле от фр. (relais), давления - предназначено для измерения давления, воздуха - собственно среда, которую измеряем. Реле давления воздуха - это прибор с помощью которого , в нашем случае в основном производят замер давления воздуха, при вращении вентиляторного колеса ( крыльчатки) горелки и поддержания нужного давления. Этот прибор задействован в системе безопасности автоматики управления горелкой.

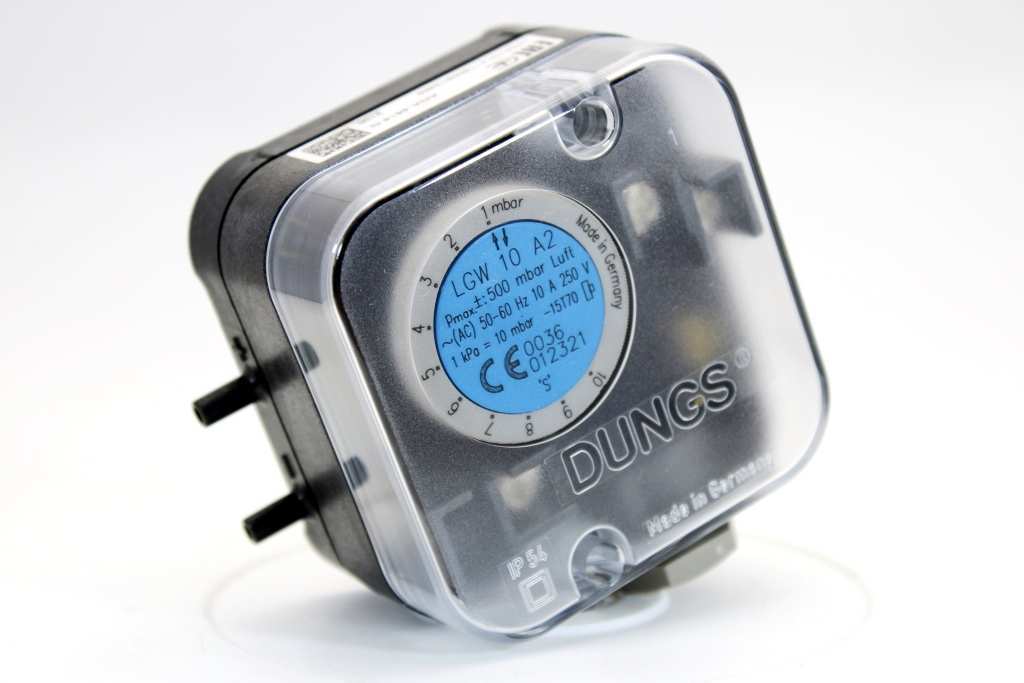

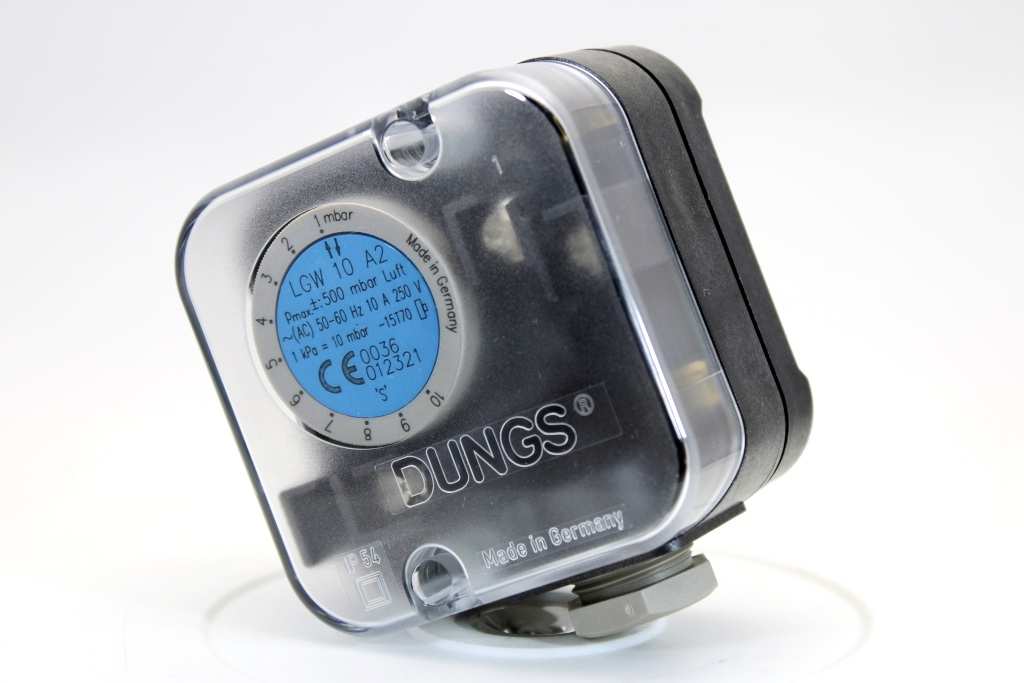

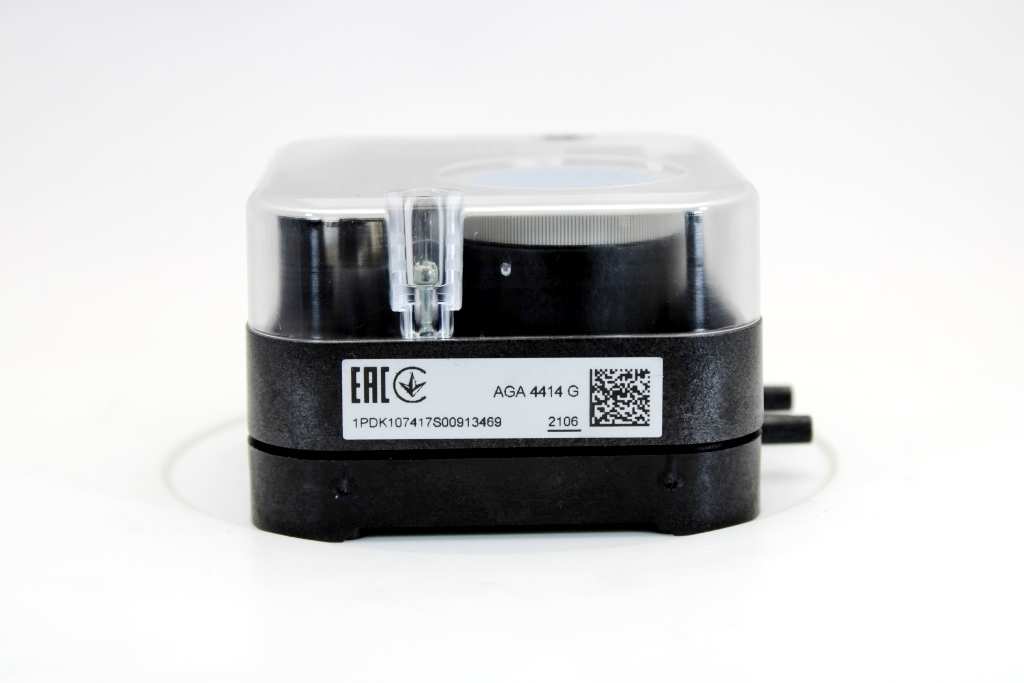

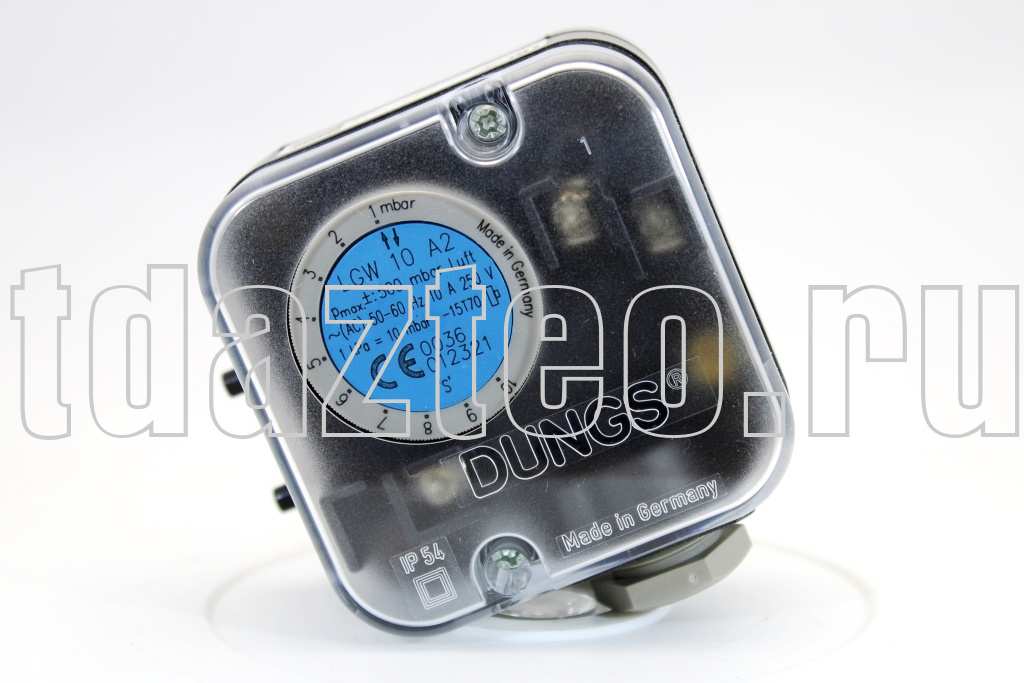

Реле давления Dungs LGW 10 A2 (107417) – регулируемое устройство для комплектации систем безопасности и контроля давления подачи газа в топочных агрегатах. Отличается компактным исполнением, надежностью и нетребовательностью в эксплуатации. Используется для контроля дифференцированного давления.
Технические характеристики:
- Предельно допустимое давление: 500 мбар.
- Среда: воздух, неагрессивные газы (кроме технических горючих газов).
- Настройка в диапазоне: 1-10 мбар.
- Срабатывание: 0-0,5 мбар.
- Класс: S в соответствии с нормативом EN 1854.
- Эксплуатационная температура: -15°C до +70°C.
Исполнение и принцип работы:
Реле применяется в качестве переключающего устройства при снижении или возрастании давления. Обеспечивает включение/ отключение/ переключение электрических контактов и отправку сигнала на блок управления при изменении фактического давления.
Точка переключения подбирается с помощью поворота регулировочного колесика и шкалы разметки.

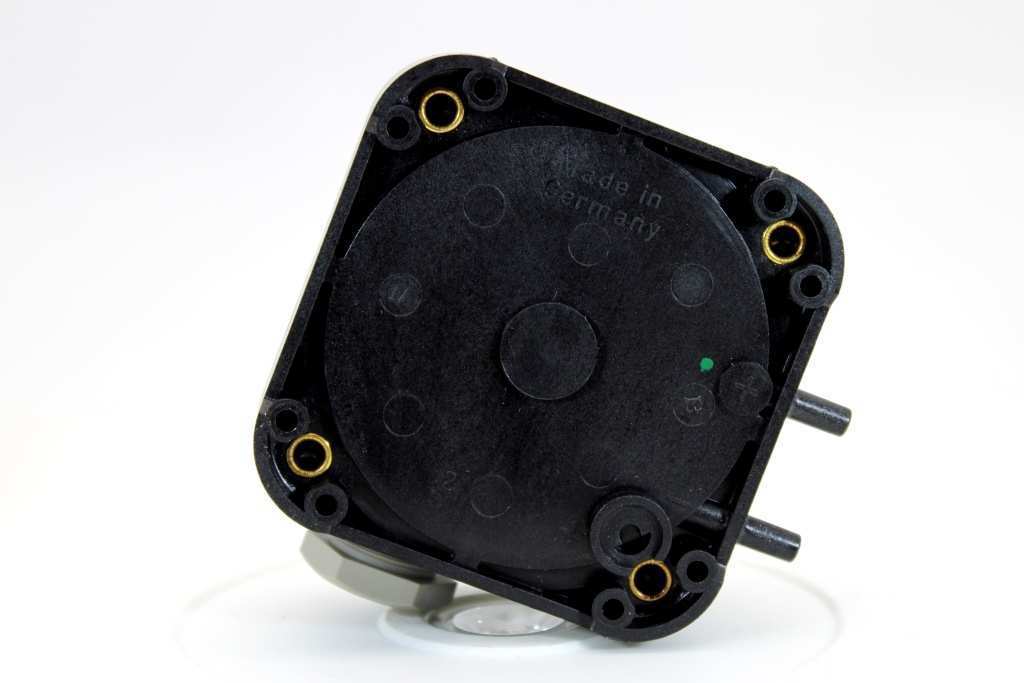

Реле снабжено высокочувствительной мембраной из НБК. Компактный корпус произведен из поликарбоната. Внутренние элементы надежно заизолированы, что предотвращает попадание мелких брызг и пыли (стандарт IP 54). По заказу потребителя возможно исполнение IP 65.
Установка реле в положении, отличном от стандартного, приводит к изменению точки срабатывания. В таком случае переключение происходит при давлении выше/ниже от заданного на ± 0,5 мбар.
