Газовый мультиблок Dungs MB-DLE 420 B01 S50 (226805)
162 900 руб.
В наличии
Артикул: 226805
Производитель: Dungs
Описание:

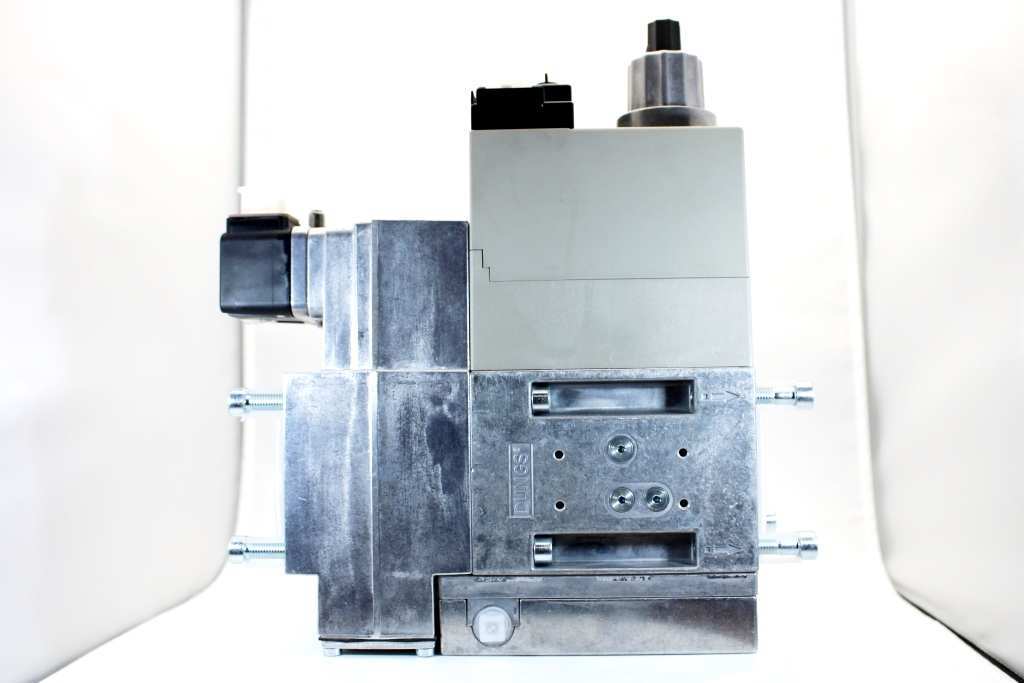

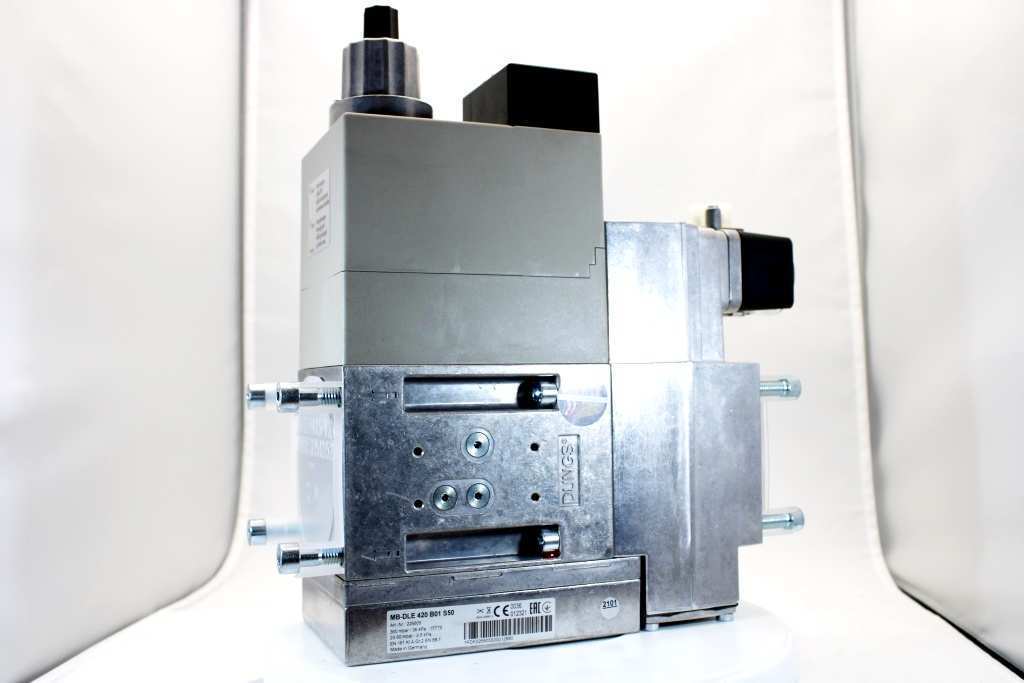

Газовый мультиблок Dungs MB-DLE 420 B01 S50 (226805) – компактное устройство регулирования и безопасности газовой установки. Предназначено для горелок с одноступенчатым режимом регулирования мощности. Многофункциональный блок рассчитан на давление газа максимум 360 бар. Используется для комплектации широкого спектра горелочных устройств известных брендов.

Особенности:

  • В компактном модуле совмещены два автоматических клапана класса А, регулятор давления, реле, предварительный фильтр. Электромагнитные клапаны имеют совместное управление, что повышает надежность работы многофункционального устройства и котла в целом.
  • Оба электромагнитных клапана быстро закрываются, обеспечивая герметичность системы и безопасную эксплуатацию газовой установки. Открытие первого клапана осуществляется быстро, второго – медленно, что способствует плавному розжигу горелки. Скорость открытия выходного клапана регулируется.
  • Мультиблок подходит для систем с давлением от 15 до 360 мбар и одноступенчатым принципом действия.
  • Корпус и конструктивные элементы, контактирующие с газообразной средой, произведены из алюминия, стали, латуни, бутадиен-нитрильного каучука. Мультиблок выполнен по стандартам электрозащиты IP 54.
  • Регулятор давления отвечает за стабильную работу газового оборудования. Регулирует выходное давление газа с учетом заданных настроек. Корректировка давления газа на выходе осуществляется при установке и пусконаладочных работах.
  • На корпусе закреплено реле давления, которое контролирует минимальное давление на входе перед первым автоматическим клапаном, что предотвращает аварийные ситуации при перепадах давления в подающей магистрали.
  • Предварительный фильтр, смонтированный на входе мультиблока, очищает газ от механических частиц и посторонних примесей, что способствует дополнительной защите клапанов. Обязательна установка в газопровод основного фильтра.
  • Быстрый и надёжный монтаж модуля регулирования и безопасности осуществляется при помощи резьбовых фланцев Rp 1"-2".
  • В конструкции использованы двойные сёдла, что обеспечивает повышенную пропускную способность. Дополнительно возможна установка других устройств: блока контроля герметичности, клапана газопровода безопасности и пр.
Артикул
226805
Класс пылевлагозащиты
IP 54
Тип соединения
Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"
Максимальное избыточное давление
360 мбар
Электромагнитные клапаны V1 и V2
Класса А
Встроенный фильтр
предварительный фильтр
Диапазон входного давления газа
от 15 до 360 мбар
Диапазон выходного давления
от 20 до 50 мбар
Управление клапанами V1 и V2
совместное
Реле давления
GW 150 A5
Режим эксплуатации
одноступенчатый
