Описание:

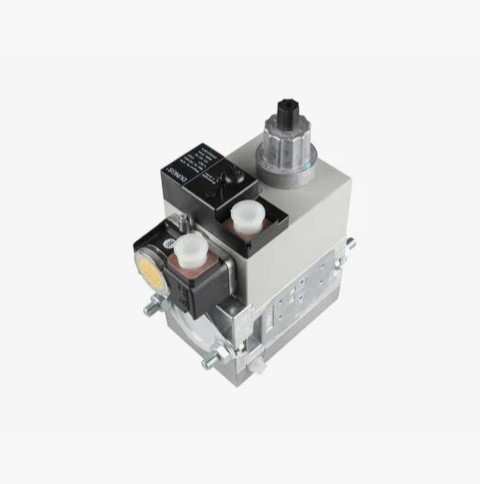

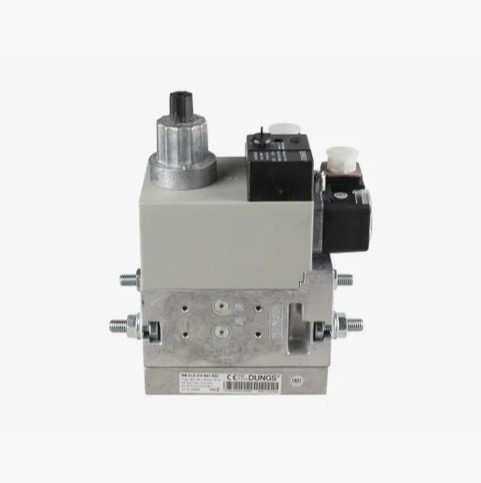

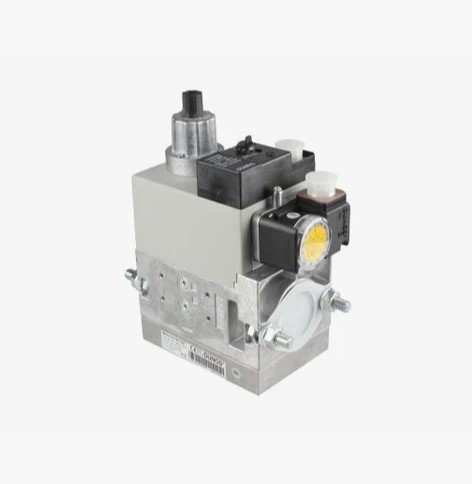

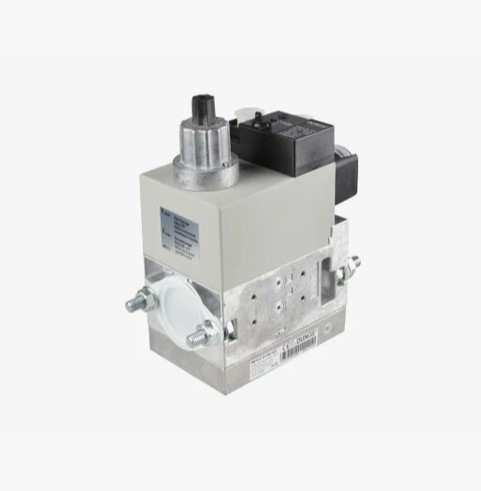

Газовый мультиблок Dungs MB-DLE 410 B01 S22 (225008) – компактная газовая арматура моноблочной конструкции. Служит для автоматического регулирования и безопасности эксплуатации установки, потребляющей газ семейства 1, 2, 3 или другую нейтральную газообразную среду. Модуль рассчитан на максимальное давление в системе 360 мбар. Выходное давление регулируется с высокой точностью в соответствии с заданными настройками.
Особенности:
- Блочный модуль Dungs MB-DLE объединяет в себе два электромагнитных клапана класса А, фильтр с мелким ситом, регулятор, датчик-реле давления газа мини. Управление э/м клапанами – раздельное.
- Электромагнитный клапан V1 быстро открывается и быстро закрывается, клапан V2 закрывается быстро, открываться медленно. Постепенное отпирание второго клапана обеспечивает плавный розжиг горелки. Скорость открытия выходного клапана регулируется.
- При изготовлении мультиблока использованы износо-, коррозиестойкие материалы. Корпус произведен из алюминия, электромагнитный привод – из стали, латуни, алюминия, мембраны и уплотнители выполнены на основе бутадиен-нитрильного каучука, силопрена.
- Электрические компоненты защищены от внешних воздействий по стандарту IP 54. Конструкция рассчитана на температуру окружающей среды от -15 °C до + 70 °C (при использовании сжиженного газа минимальная температура – 0°C).
- Мультиблок Dungs MB-DLE 410 B01 S22 применяется для горелок с одноступенчатым режимом регулирования мощности и давлением от 15 до 360 мбар.
- Регулятор отвечает за стабильную работу газового оборудования, обеспечивает высокую точность выходных параметров газа. Настройка выходного давления в диапазоне от 4 до 20 мбар осуществляется в процессе установки и пусконаладки модуля.
- На входе мультиблока установлен сетчатый фильтр для удаления из газа механических частиц и примесей, способных снизить герметичность устройства.
- Мультиблок устанавливается в систему в вертикальном или горизонтальном положении с расположенным вверх магнитом, а также в промежуточном положении. Концевой выключатель типа К01/1 может монтироваться на клапане V2.
- Монтаж осуществляется с помощью резьбовых соединений от Rp 3/4" до Rp 1 1/4", что позволяет экономить время на установку и обеспечивает герметичность системы.
Артикул
225008
Класс пылевлагозащиты
IP 54
Тип соединения
Rp 3/4", Rp 1", Rp 1 1/4"
Максимальное избыточное давление
360 мбар
Электромагнитные клапаны V1 и V2
Класса А
Встроенный фильтр
стандартный фильтр, синий
Диапазон входного давления газа
от 15 до 360 мбар
Диапазон выходного давления
от 4 до 20 мбар
Управление клапанами V1 и V2
раздельное
Реле давления
GW 150 A5
Режим эксплуатации
одноступенчатый
