Описание:

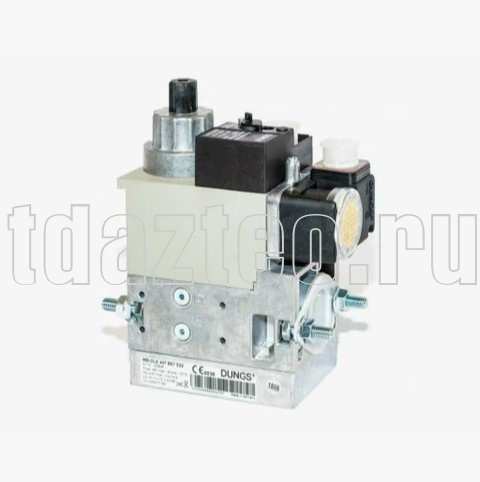

Газовый мультиблок Dungs MB-DLE 407 B07 S22 (225648) используется в системах с 1-ступенчатым режимом работы и давлением не выше 360 бар. Имеет небольшие монтажные габариты, прост в установке и подключении, надежен в эксплуатации. Служит для регулирования газа и безопасного функционирования газопотребляющей установки. Подходит для газов семейства 1, 2, 3 и другой нейтральной газообразной средой.
Особенности:
- Компактная конструкция мультиблока Dungs MB-DLE объединила в себе два электромагнитных клапана класса А, сетчатый фильтр, реле давления газа мини, регулятор. Управление э/м клапанами – раздельное.
- Автоматические капаны быстро закрываются, обеспечивая герметичность газопровода и безопасную эксплуатацию котла. Первый клапан открывается быстро, второй – постепенно, что приводит к плавному пуску горелки. Скорость открывания выходного клапана регулируется.
- При изготовлении корпуса и деталей арматуры использованы высококачественные материалы, устойчивые к составу газа, механическим воздействиям и износу. Корпус произведен из алюминия, электромагнитный привод – из стали, латуни, алюминия, мембраны и уплотнители выполнены на основе бутадиен-нитрильного каучука, силопрена.
- Уровень электрозащиты соответствует классу IP 54. Мультиблок может эксплуатироваться при температуре внешней среды от -15 °C до +70 °C (при использовании сжиженного газа минимальная температура – 0°C).
- Конструкция и элементы мультиблока рассчитаны на давление газа от 15 до 360 мбар и использование в системах одноступенчатого регулирования мощности.
- Регулятор давления обеспечивает стабильную работу газовой установки. Выходное давление автоматически регулируется в точном соответствии с заданными настройками. Выбор параметров осуществляется при установке и пусконаладке модуля.
- Реле давления, установленное на корпусе мультиблока, предназначено для непрерывного контроля за минимальным давлением перед первым э/м клапаном.
- На входе многофункциональной конструкции размещен сетчатый фильтр с ячейками размером 0,8 мм для удаления из газа механических частиц и примесей и сохранения герметичности клапанов.
- Резьбовые фланцы Rp 1/2"-3/4", используемые для интеграции в газопровод, упрощают монтажные операции. Мультифункциональный блок Dungs MB-DLE устанавливается в систему вертикально, горизонтально магнитом вверх или в промежуточном положении.
- В конструкции предусмотрен встроенный байпасный клапан. Корпус модуля позволяет установить дополнительные устройства для обеспечения безопасной эксплуатации газового оборудования.
Артикул
225648
Класс пылевлагозащиты
IP 54
Тип соединения
Rp 1/2", Rp 3/4"
Максимальное избыточное давление
360 мбар
Электромагнитные клапаны V1 и V2
Класса А
Встроенный фильтр
сетка 0,8 мм
Диапазон входного давления газа
от 15 до 360 мбар
Диапазон выходного давления
от 4 до 20 мбар
Управление клапанами V1 и V2
раздельное
Реле давления
GW 150 A5
Режим эксплуатации
одноступенчатый
Наличие клапана bypass
да
