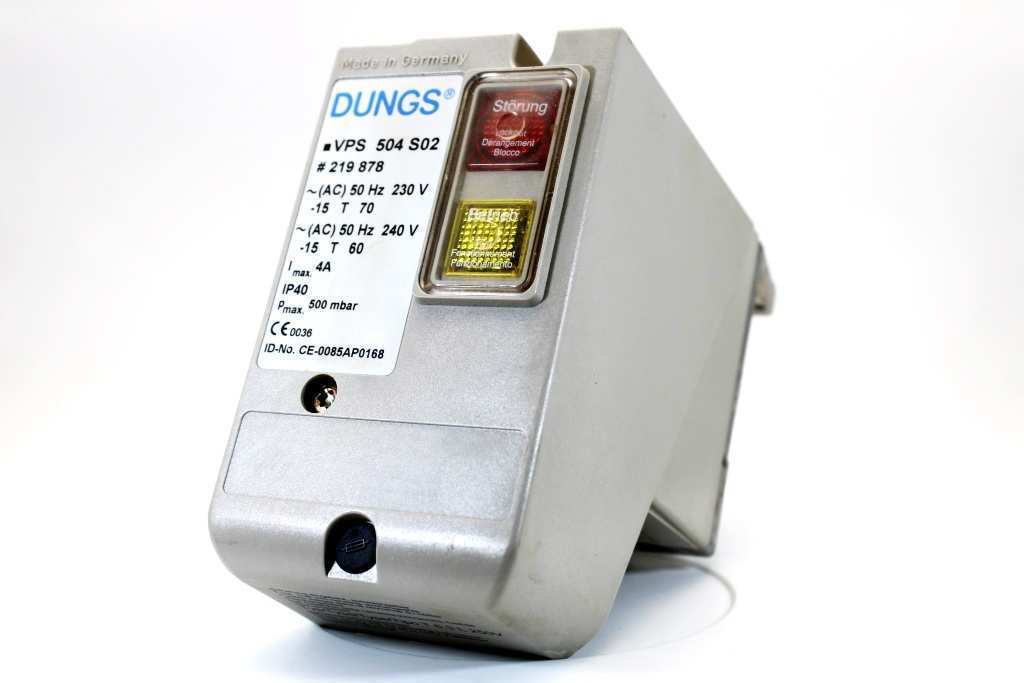

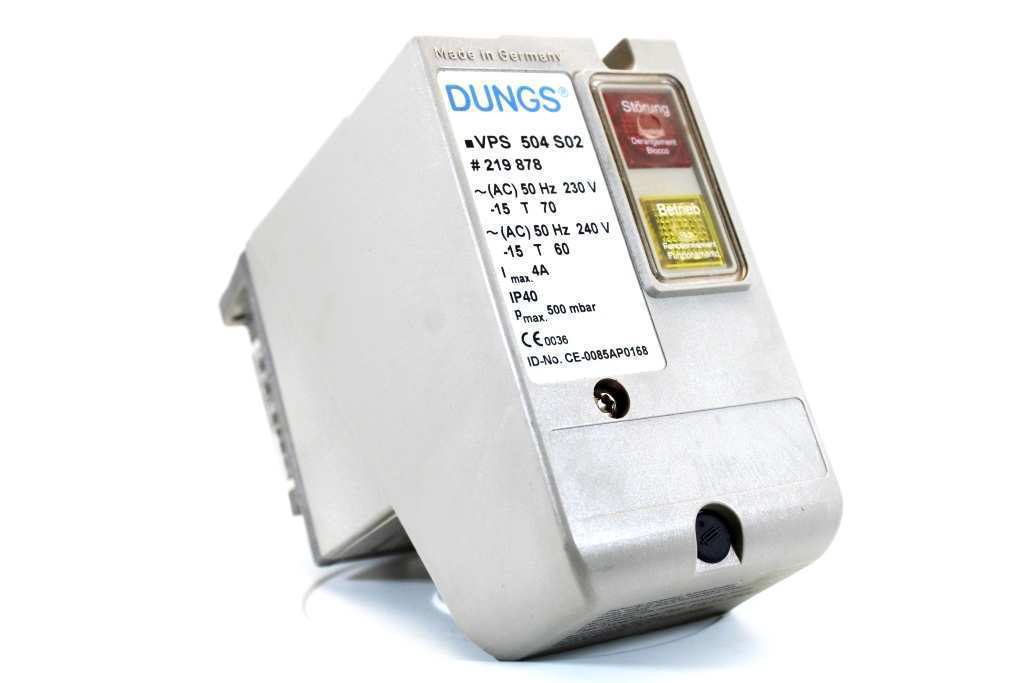

Блок контроля герметичности Dungs VPS 504 S02 (219878)
68 400 руб.
В наличии
Артикул: 219878
Производитель: Dungs
Описание:

Блок контроля герметичности Dungs VPS 504 S02 (219878) подходит для тестирования многофункциональных ЭМ клапанов DMV и мультиблоков немецкого бренда. Адаптеры типа VPS 504 позволяют использовать проверочный модуль для ЭМ клапанов с параметрами DN 80. Благодаря простому монтажу и независимости от входного давления, модуль нашел применение в отопительных системах высокой/средней мощности. Представлены модели, отличающиеся комплектацией (со штекером или без) и рабочим напряжением (от 24 В до 230 В).

Технические характеристики:

  • Допустимое избыточное давление: 500 мбар.
  • Температура эксплуатации: -15…70 °C (для моделей на 230 В), -15…60 °C (для остальных версий).
  • Газ: 1-3 семейство/ сухой/ нейтральный/ биогаз. Кроме газа, содержащего более 60% бутана.
  • Параметры тока: 230 В/50 Гц, 220 В/60 Гц, 110 В/50 Гц, 24В/ DC.

Исполнение и принцип работы:

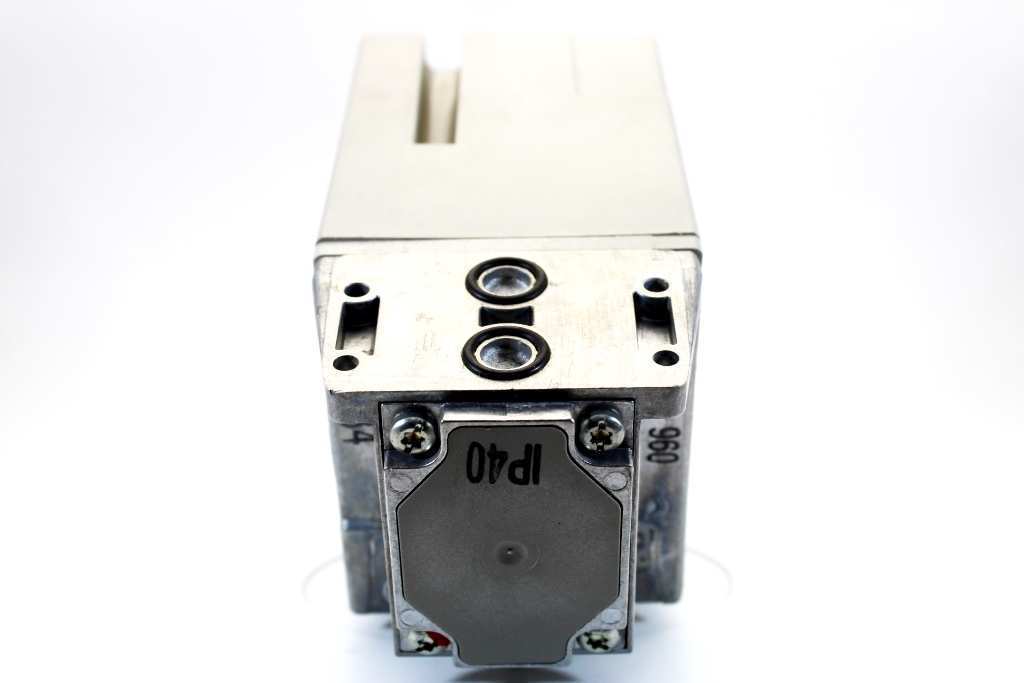

Компактный модуль устанавливается на арматуру с помощью 4 винтов, не нуждается в специальной настройке перед началом эксплуатации. Размещается вертикально, горизонтально, переворачивать нельзя.

В состав устройства входит насос, подающий газ в проверяемый участок. Контрольный объем не превышает 4-х литров. Длительность проверки занимает 10-26 секунд. За это время в контролируемой зоне нагнетается давление, на 20 мбар превышающее давление перед 1-м э/м клапаном. Штатное реле, после сравнивания показаний, отправляет сигнал о герметичности или разгерметизации устройства. Красный цвет свидетельствует о нарушении герметичности.

В процессе проверочных действий электромагнитные клапаны закрыты, что сохраняет их ресурс эксплуатации.

Конструкция выполнена с учетом стандартов электрозащиты IP 40. Блок функционирует вне зависимости от давления в системе. Подключается к сети с помощью штекерного соединения.

Артикул
219878
Класс пылевлагозащиты
IP 40
Рабочая температура окр. среды
от -15 до +70 °C
Габариты
12.6 x 7.2 x 15 см
Вес, кг
1.5
Напряжения
230 В
Максимальное избыточное давление
500 мбар
Частота
50 Гц
