Описание:

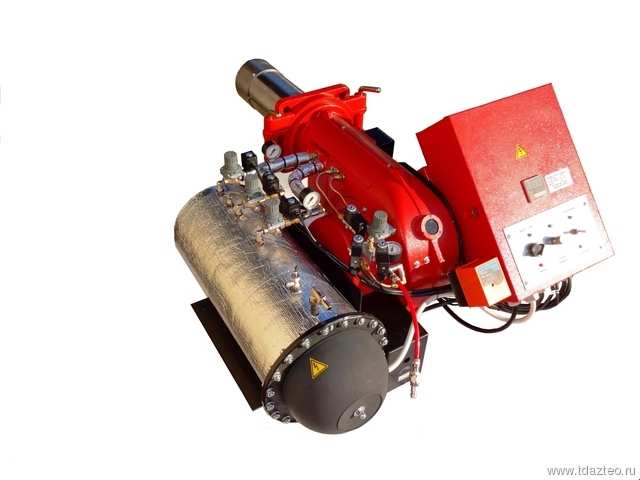

Горелка AL-50V двухступенчатая двухфорсуночная горелка на отработанном масле тепловой мощностью 200-550 кВт. Для работы горелки необходим сжатый воздух с давлением не менее 3 бар, расход 500 л/мин. Горелка разжигается на 25% мощности, затем автоматически выходит на 50% тепловой мощности - первая ступень и далее на полную мощность - вторая ступень. При температуре котловой воды, близкой к заданной, вновь автоматически переходит на первую ступень. При достижении заданной температуры - отключается. Данный алгоритм работы позволяет добиться стабильного розжига и гарантировать выход на заявленную мощность.
Комплектация:
Топливный насос на кронштейне, плавающий топливозаборник 2м, самоочищающийся фильтр, топливный фильтр на кронштейне, степень фильтрации 25 мкр.
Технические характеристики:
| Наименование параметра | Единица измерения | AL- 50V | AL- 70V |
| Номинальная тепловая мощность | кВт/час | 200 – 550 | 300 - 750 |
| Расход топлива | л/час | 20,0 – 55,0 | 30,0 - 75,0 |
| Вид топлива | - | Солярка, керосин,печное топливо,отработанные масла | |
| Электропитание | В\Гц | 380 В\ 50 Гц | |
| Электрическая мощность | Вт | 6400 | 6700 |
| Выходное напряжениетрансформатора зажигания | кВ | 17 | |
| Тип управления | - | Автоматическоедвухступенчатое | |
| Контроль пламени | - | фотодатчик | |
| Рабочее давление топлива ст. розжига | Кгс/см2 | 0,05 - 0,2 | 0,05 - 0,2 |
| Рабочее давление топлива 1 ст. | Кгс/см2 | 0,2 - 0,55 | 0,2 - 0,55 |
| Рабочее давление топлива 2 ст. | Кгс/см2 | 0,2 - 0,55 | 0,25 - 0,55 |
| Рабочее давление первичного воздуха пусковое (от компрессора) | Кгс/см2 | 0,5 - 1,0 | 1,0 - 1,5 |
| Рабочее давление первичного воздуха (от компрессора) | Кгс/см2 | 1,8 - 2,2 | 1,8 - 2,2 |
| Положение воздушной заслонки ст. розжига | 0 - 2 | 0 - 2 | |
| Положение воздушной заслонки 1 ст. | 2 - 5 | 2 - 5 | |
| Положение воздушной заслонки 2 ст. | 5 - 10 | 5 - 10 | |
| СО (50/100%) | % | 0,05 - 0,06 | |
| СО2 (50/100%) | % | 11,0 - 13,0 | |
| О2 (50/100%) | % | 5,2 - 4,8 | |
| Сажное число | ед | 1,0 - 3,0 | |
| Шумовая нагрузка (не более) | dB | 70,0 | 70,0 |
| Вес | кг | 60 | 63 |
Величина расхода топлива взята при калорийности топлива не менее 10000 ккал/кг.
Область применения:
Выпускаемые нами горелки могут быть эксплуатироваться с любыми типами жидкотопливных котлов и теплогенераторов. Особенно хорошо зарекомендовали себя двухходовые жаротрубные котлы, обеспечивающие высокий КПД и удобную чистку топочной камеры.
