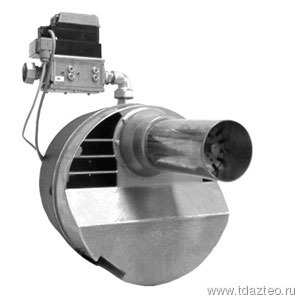

RG20-30


Назначение:

Полностью автоматические газовые горелки проверены и допущены к применению по нормам EN 676 и предназначена для сжигания природного (-N) и cжиженного газа (-F) согласно DVGW G 260; с электроприводной воздушной заслонкой (исполнение L); с низким уровнем выброса вредных веществ ( исполнение-L N ); с двухступенчатым регулированием мощности (исполнение -Z ); с модулирующим регулированием (М).

Описание:

Горелочная труба может быть установлена в топочной камере на требуемую глубину. Горелка может устанавливатся и в вертикальном положении. Горелка состоит из монтажной платы, встроенной звукоизоляции и раздвижного фланца, электродвигателя переменного тока, высокопроизводительного вентилятора, датчика контроля давления воздуха, смесительного устройства и горелочной трубы, трасформатора зажигания с комбинированным электродом, кожуха горелки, крепёжных деталей с уплотнением фланца и шарового крана.

Электрическая схема горелки полностью смонтирована и подключена к блоку управления - топочному автомату. Внешнее электрическое подключение горелки осуществляется, согласно DIN 4791, через 7- или 11- (исполнение - Z и М) полюсный раъём (штекер) по нормам IP 54. Горелки испытаны и выставлены на малую мощность. Горелки комплектуются компакными газовыми блоками с двумя быстро открывающимися магнитными клапанами класса А для одноступенчатого, двухступенчатого или модулирующего функционирования, со встроенным регулятором давления, датчиком контроля давления и фильтрующей сеткой.

Все компоненты герметично смонтированы и проверены. Компактный блок и соединительный патрубок для быстрого монтажа выполнены с резьбовыми соединениями. При динамическом входном давлении газа >50 мбар для компактного узла дополнительно предусмотрен дроссельный элемент.

Технические характеристики:
