Описание товара:

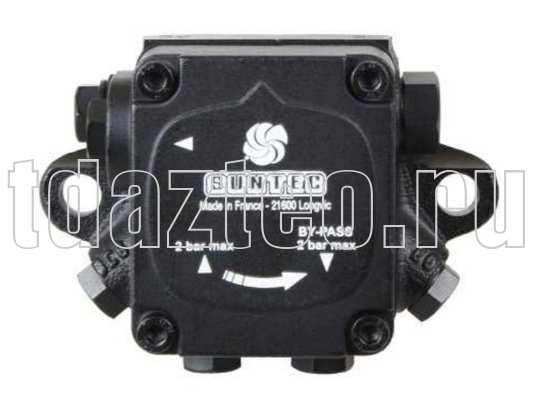

Французский концерн Suntec, занимающийся разработкой комплектующих для систем отопления, представляет жидкотопливный насос AN V 77 A 7214 2P с производительностью 108 л/ч. Агрегат оснащён клапаном с запирающей функцией, который используется для регулировки давления рабочей среды в пределах 10-20 бар. Особенностью устройства является то, что оно может использоваться как для перекачки соляры, так и биодизеля.
Конструкционные параметры:
Французский концерн Suntec, занимающийся разработкой комплектующих для систем отопления, представляет жидкотопливный насос AN V 77 A 7214 2P с производительностью 108 л/ч. Агрегат оснащён клапаном с запирающей функцией, который используется для регулировки давления рабочей среды в пределах 10-20 бар. Особенностью устройства является то, что оно может использоваться как для перекачки соляры, так и биодизеля.
Конструкционные параметры:
- Принцип работы устройства достаточно прост. Он заключается во вращении пары зубчатых шестерен по часовой стрелке и создании разрежения во всасывающем трубопроводе. Это принуждает рабочую жидкость перемещаться из бака на форсуночную линию под давлением, контролируемым регулировочным клапаном — от 10 до 20 атм.
- Прежде чем горючее поступит на форсунки дизельной горелки, оно проходит предварительную очистку с помощью встроенного фильтра. Его открытая область равна 20 см², а размер ячейки — 150 мкм. Это позволит задерживать механические частицы и ржавчину, но для более качественной фильтрации топлива следует установить дополнительный фильтр тонкой очистки выше по течению от насоса.
- Модель готова к использованию в системе с двухтрубной конфигурацией топливопроводов. При подключении к однотрубному контуру нужно ключом-шестигранником снять заглушку байпаса и перекрыть «обратку» стальной заглушкой с шайбой.
Артикул
31200-BT
Вид перекачиваемой жидкости
дизельное топливо, смесь биодизельного топлива B10
Серия насоса
AN: базовый клапан с функцией запирания
Производительность при давлении 11 бар и вязкости 5 сСт
108 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
108 л/ч
Диапазон давления на форсунку
от 10 до 20 бар
Метод Установки
фланцевое ∅ 54 мм
Всасывающая и обратная линия
¼ дюйма NPTF (коническая резьба) - 6.35 мм
Тип модели
без электромагнитного клапана
Направление вращения вала (со стороны вала)
A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса
P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала
Одна полость
Выход на форсунку
⅛ дюйма - 3.175 мм
Порт манометра
⅛ дюйма - 3.175 мм
Порт вакуумметра
⅛ дюйма - 3.175 мм
Функция клапана
Регулировка давления и запирание
Сетчатый фильтр Открытая область
20 см²
Сетчатый фильтр Размер отверстия
150 мкм
Диаметр Оси (Вала)
8 мм
Заглушка байпаса
Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
Заводские установки давления
14 бар
Эксплуатационная вязкость
от 2 до 75 мм²/с (сСт)
Температура топлива
от 0 до +60 ºC макс. в насосе
Давление на входе
2 бар
Давление на выходе
2 бар
Высота всасывания
Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения
2850 об/мин
Максимальная скорость вращения
3600 об/мин
Вращающий момент
0.14 Н·м
Габариты
9.7x10x8 см
Вес, кг
1.2 кг
