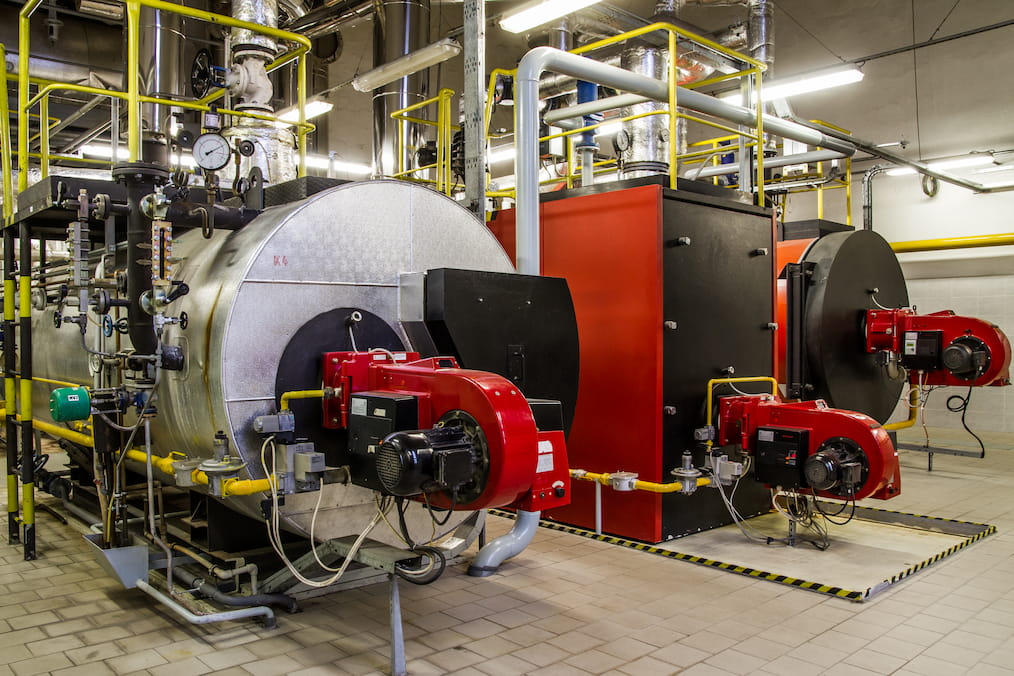

Как подобрать циркуляционный насос для промышленной котельной

Эффективность промышленной котельной напрямую зависит от согласованности гидравлических характеристик оборудования с тепловыми нагрузками объекта. Точный выбор циркуляционного насоса обеспечивает расчетный перенос тепла, исключает аварийный перегрев котлов и снижает расходы предприятия на электроэнергию.

Зачем нужен циркуляционный насос в котельной

Циркуляционный агрегат создает непрерывное движение теплоносителя по замкнутому гидравлическому кольцу, преодолевая сопротивление трубопроводов, теплообменников, смесительных узлов, бойлеров косвенного нагрева и запорно-регулирующей арматуры. В технологических схемах оборудование монтируют в котловом контуре для поддержания постоянного протока через теплогенератор, во вторичных распределительных сетях отопления и вентиляции, а также на линиях теплообменников.

При проектировании котельной требуется четко разграничивать функционал гидромашин. Котловой или сетевой насос перемещает постоянный объем теплоносителя внутри замкнутой системы, тогда как подпиточные установки восполняют технологические утечки, повысительные агрегаты создают требуемый напор на вводе, дренажные откачивают стоки из приямков, а жидкотопливные насосы подают мазут или дизельное топливо к горелке.

Попытка заложить избыточную производительность с многократным запасом приводит к гидродинамическому дисбалансу системы. Избыточный напор провоцирует постоянный акустический шум в трубопроводах, ускоренный износ седел регулирующих клапанов, кавитационные процессы на рабочих колесах и перерасход электричества из-за смещения рабочей точки за пределы зоны оптимального коэффициента полезного действия.

В небольших теплопунктах применяют компактные бессальниковые насосы с «мокрым» ротором, где теплоноситель омывает ротор и снижает температуру электродвигателя. Для производственных котельных мощностью от сотен киловатт до десятков мегаватт устанавливают консольно-моноблочные агрегаты или конструкции типа inline с «сухим» ротором и частотным регулированием, рассчитанные на непрерывную эксплуатацию при высоких нагрузках.

Какие исходные данные собрать перед расчетом

Инженерный подбор начинается с детального сбора проектных параметров здания и котельного зала. Ошибки на этапе сбора исходных сведений приводят к закупке оборудования, которое не способно прокачать расчетный объем жидкости в период пиковых нагрузок либо выходит из строя из-за термического разрушения уплотнений.

Перед началом вычислений фиксируют базовые технологические показатели:

• Назначение контура с указанием потребителей: отопление, приточная вентиляция, пластинчатый теплообменник, технологическая линия или контур нагрева бойлера.

• Суммарная тепловая мощность контура в киловаттах либо мегаваттах с учетом графика одновременной работы котлов.

• Проектный температурный график теплоносителя на подающей и обратной магистралях.

• Физико-химические свойства рабочей среды, включая температуру, плотность, кинематическую вязкость и концентрацию гликоля.

• Протяженность трассы, геометрические отметки высот, диаметры труб и характеристики установленной арматуры.

• Фактическое статическое давление в точке подключения и кавитационный запас на всасывающем патрубке.

• Требования к электроснабжению, схеме резервирования агрегатов и протоколам автоматического управления.

Для систематизации сведений перед расчетом параметры сводят в единую проектную спецификацию.

Условия эксплуатации определяют конфигурацию автоматизации насосной группы. Если объект функционирует без постоянного дежурного персонала, узел оснащают шкафом управления с функцией автоматического ввода резерва при аварии основного агрегата, циклической ротацией наработки моточасов и интеграцией в систему диспетчеризации.

Как рассчитать главный параметр — расход теплоносителя

Объемная подача насоса определяет, сколько кубических метров жидкости должно проходить через контур за один час для переноса заданного количества тепловой энергии. Этот показатель рассчитывают строго по тепловой мощности потребителей и расчетному температурному перепаду, а не подбирают приблизительно по диаметру существующего патрубка или маркировке старого вышедшего из строя агрегата.

Базовая формула для водяного контура:

G = (0,86 * P) / Δt

где G — объемный расход теплоносителя, м³/ч; P — тепловая мощность контура, кВт; Δt — расчетная разность температур между подающей и обратной магистралями, °C.

Для контура производственного цеха мощностью 1 000 кВт при стандартном температурном графике 95/70 °C разница температур составляет 25 °C. Подставив значения в формулу, получаем требуемую подачу:

G = (0,86 * 1000) / 25 = 34,4 м³/ч

Если на объекте применяется более низкотемпературный график, например 80/60 °C (Δt = 20 °C), требуемый расход для той же мощности возрастает до 43 м³/ч:

G = (0,86 * 1000) / 20 = 43 м³/ч

При использовании незамерзающих теплоносителей на основе этиленгликоля или пропиленгликоля расчетные показатели существенно корректируются. Водно-гликолевые растворы обладают меньшей удельной теплоемкостью и значительно более высокой кинематической вязкостью по сравнению с подготовленной водой, из-за чего требуемый объемный расход увеличивается на 10–20%, а гидравлическое сопротивление трубопроводов возрастает. Игнорирование свойств незамерзающей жидкости приводит к недогреву помещений и перегрузке электродвигателя по току.

Ориентироваться исключительно на условный проход существующей трубы недопустимо: диаметр задает лишь скорость движения среды, но не отражает реальную тепловую нагрузку контура. Замена оборудования по шильдику старого насоса без поверочного расчета также несет риски, так как за время эксплуатации схема могла модернизироваться, а старый агрегат изначально мог быть подобран некорректно.

Как определить требуемый напор и избежать ошибок в гидравлике

Напор циркуляционного насоса компенсирует суммарное гидравлическое трение и местные сопротивления на пути движения теплоносителя по всему замкнутому контуру. Распространенное заблуждение заключается в приравнивании напора к геометрической высоте здания: в полностью заполненной закрытой системе столб жидкости в обратной линии уравновешивает столб в подающей, поэтому гидромашина не поднимает воду на высоту, а лишь продавливает ее через гидравлические сопротивления.

Расчетный напор складывается из сопротивления всех элементов циркуляционного кольца:

• Линейные потери давления на трение по длине прямых и обратных участков трубопроводов.

• Местные сопротивления на поворотах, тройниках, переходах диаметров и отводах.

• Падение давления на теплогенерирующем оборудовании или котловых блоках.

• Потери на теплообменных аппаратах, узлах смешения и калориферах.

• Гидравлическое сопротивление регулирующих клапанов, грязевиков, обратных клапанов и узлов коммерческого учета тепла.

Геометрическую высоту учитывают только в разомкнутых схемах, технологических линиях с изливом в открытые емкости или в расчетах подпиточных насосов, заполняющих систему до статического уровня. Для закрытого циркуляционного контура вычисления выполняют по практическому алгоритму: составляют перечень оборудования наиболее протяженного циркуляционного кольца, суммируют паспортные гидравлические потери каждого узла в кПа или барах, добавляют линейные потери в трубах и переводят итоговое значение в метры водяного столба (100 кПа ≈ 1 бар ≈ 10,2 м вод. ст.).

Обоснованный запас по напору составляет не более 10–15% на возможное постепенное зарастание труб и засорение сетчатых фильтров. Двукратный запас вреден: избыточный напор смещает рабочую точку насоса вправо по кривой производительности, что вызывает кавитационные удары на кромках крыльчатки, вибрацию фланцев и перегрев обмоток статора.

Рабочая точка насоса на графике зависимости напора от подачи (Q-H) должна строго попадать в среднюю треть рабочей кривой с максимальным значением коэффициента полезного действия. Эксплуатация агрегата на крайнем левом участке характеристической кривой приводит к нестабильной подаче и перегреву подшипников, а работа на крайнем правом фланге перегружает электродвигатель и разрушает гидравлическую часть из-за кавитации.

Выбор конструкции, материалов, уплотнения и двигателя

Конструктивное исполнение насосного агрегата подбирают под масштаб котельной, гидравлические нагрузки и условия монтажа. Для небольших вспомогательных линий ГВС, узлов вентиляции или контуров теплого пола используют насосы с «мокрым» ротором, отличающиеся компактностью и бесшумностью. На магистральных котловых и сетевых контурах промышленных котельных применяют высокопроизводительные агрегаты с «сухим» ротором: inline-насосы с соосными патрубками для прямой врезки в трубопровод или консольно-моноблочные модели на фундаментной раме, обладающие высоким КПД и увеличенным ресурсом непрерывной работы.

Для объектов с высокими требованиями к надежности выбирают сдвоенные агрегаты в общем корпусе либо два раздельных насоса на параллельных гребенках. Сдвоенные конструкции экономят монтажное пространство и арматуру за счет встроенного перекидного клапана, однако раздельная установка двух независимых агрегатов обеспечивает максимальную ремонтопригодность без остановки циркуляции в контуре.

При анализе технического паспорта насоса оценивают следующие параметры:

• Графические кривые подачи и напора в диапазоне максимального КПД.

• Допустимый температурный диапазон перекачиваемой среды и предельное рабочее давление корпуса (PN10, PN16, PN25).

• Номинальная электрическая мощность, класс энергоэффективности двигателя (IE3, IE4) и степень пылевлагозащиты корпуса (не ниже IP54–IP55).

• Тип присоединения (резьбовое или фланцевое по ГОСТ/DIN), межосевое монтажное расстояние и уровень звукового давления.

• Материальное исполнение проточной части (серый или высокопрочный чугун, нержавеющая сталь, бронза) и тип механического торцевого уплотнения (графит/карбид кремния, EPDM, FKM).

Для водно-гликолевых смесей и теплоносителей с температурой выше 110–120 °C стандартные уплотнения не подходят: требуется заказывать эластомеры из этилен-пропиленового каучука (EPDM) или фторкаучука (FKM/Viton), устойчивые к химическому воздействию и температурной деградации.

Даже надежная проточная часть быстро разрушается при отсутствии качественной водоподготовки и грубой очистки среды. Абразивный шлам, взвешенные частицы окалины и соли жесткости вызывают эрозию лопаток рабочего колеса, заклинивание пар трения торцевого уплотнения и оседание отложений в зазорах подшипников. Установка магнитно-сетчатого фильтра-грязевика перед всасывающим патрубком насоса является обязательным условием безаварийной службы гидравлической части.

Резервирование, частотное регулирование и автоматика

Схема резервирования насосных мощностей определяется категорией надежности теплоснабжения котельной. Для большинства производственных и жилых объектов применяют схему «1 рабочий + 1 резервный со 100% производительностью». На объектах с широким сезонным диапазоном нагрузок целесообразно использовать схему «2 рабочих + 1 резервный» (по 50% мощности каждый): в межсезонье в работе находится только один насос, зимой подключается второй, а третий гарантирует безопасность при отказе любого из них.

Современный шкаф управления насосной группой выполняет комплекс защитно-логических функций:

• Автоматический ввод резерва (АВР) при аварии основного агрегата, падении давления или перегрузке по току за время не более 3–5 секунд.

• Циклическая ротация агрегатов по таймеру наработки моточасов для исключения закисания резервного оборудования и равномерного износа подшипников.

• Защита от «сухого» хода по сигналу реле давления или датчика протока, тепловая защита обмоток статора (терморезисторы PTC/Pt100).

• Интеграция в общую систему диспетчеризации (SCADA/BMS) по протоколам Modbus RTU/TCP или Profinet.

Установка преобразователя частоты (ПЧ) дает выраженный экономический эффект в сетях с переменным гидравлическим режимом, где термостатические и регулирующие клапаны постоянно меняют проток. ПЧ поддерживает постоянный перепад давления (Δp-c) или пропорциональный перепад (Δp-v), снижая частоту вращения двигателя при закрытии клапанов на потребителях, что сокращает потребление электроэнергии до 40–50% и предотвращает гидравлические удары.

Преобразователь частоты не способен исправить ошибки гидравлического расчета. Если насос изначально выбран с недостаточным напором, всасывающий трубопровод заужен или в контуре возникает кавитация, регулирование частоты не восстановит циркуляцию и не устранит шумы. Насосная группа должна быть четко увязана с остальным оборудованием: гидравлическим разделителем (гидрострелкой), трехходовыми смесителями и каскадной автоматикой управления котлами.

Проверочный чек-лист и частые ошибки при выборе

Перед оформлением проектной спецификации или закупкой оборудования сверяют исходные данные с контрольным перечнем параметров:

• Назначение контура котельной и требуемый температурный график подачи/обратки.

• Точный расчетный расход (G, м³/ч) и расчетный напор (H, м вод. ст.) с запасом не более 10–15%.

• Физические свойства теплоносителя (тип среды, плотность, вязкость, процент антифриза).

• Максимальное статическое и динамическое давление в точке врезки.

• Схема резервирования насосов (100% резерв, сдвоенный блок, параллельная группа).

• Комплектация шкафа автоматики (АВР, частотный преобразователь, ротация, протокол связи).

• Монтажные размеры, диаметры фланцев, тип уплотнений и параметры электросети (380 В / 50 Гц).
