Дымососы ВДН

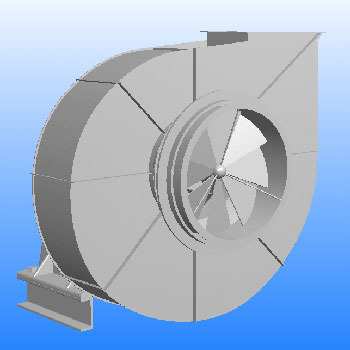

Дымосос ВДН (вентилятор дутьевой напорный) - это тягодутьевая машина среднего или высокого давления, одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВДН оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Расшифровка схем (исполнений) дымососов ВДН

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5)
 - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.




Дымосос ВДН-22 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВДН-22 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-22 выпускаются  схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.




Дымосос ВДН-21 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВДН-21 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-21 выпускаются схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса без двиг., кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
м3

Полное давление,
Па

Схема 3
АИР355МА8 160 750 105000 4000



4340

АИР355МВ8 200 750 105000 4000
ДАЗО4-400Х-8 200 750 105000 4000
ДАЗО4-400У-6 400 1000 135000 7200




Дымосос ВДН-19 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Дымососы ВДН-19 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-19 выпускаются схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса без двиг., кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
м3

Полное давление,
Па

Схема 3
5АМ315В-8 160 750 78000 3300



3150

АОД-315-6 315 1000 105000 5850
ДАЗО4-400Х-6МУ-1 315 1000 105000

5850






Дымосос ВДН-17 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-17 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-17 выпускаются схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса без двиг., кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
м3

Полное давление,
Па

Схема 3
5А315S8 90 750 57000 2650
2320
АИР355S6 160 1000 75000 3800
ДАЗО4-450Х-4 630 1500 110000 10900




Дымосос ВДН-15 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-15 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-15 выпускаются схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса без двиг., кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
м3

Полное давление,
Па

Схема 3
5А280S8 55 750 37500 2200
2100
5A280S6 75 1000 50000 3700
АИР355М4 315 1500 78000 8200




Дымосос ВДН-13 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-13 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-13 выпускаются тремя схемами (исполнениями) :

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
 м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

5АМ250S6

45

1000

40000

2250

1400

1780

1760

5A280М4

132

1500

60000

5000

1655

2220








Дымосос ВДН-12,5 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-12.5 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-12,5 выпускаются тремя схемами (исполнениями) :

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Марка
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

5А200L6

30

1000 26600 2350 1130 1515 1460

5А250S4

75

1500
5АМ250М4
90 1500 39900
5300
1390
1770
1750




Дымосос ВДН-11,2 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-11.2 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-11,2 выпускаются тремя схемами (исполнениями) :

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Марка
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
 м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

5А200М6

22

1000

19100

1900

920

1325

1270

5А200L4

45

1500

28750

4400

980

1390 1375




Дымосос ВДН-10 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-10 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-10 выпускаются тремя схемами (исполнениями) :

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
 м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

5А160S6

11

1000

13620

1550

620

885

925

АИР180М4

30

1500

20450

3450

700

950

990






Дымосос ВДН-9 (вентилятор дутьевой напорный) - это тягодутьевая машина одностороннего всасывания, которая предназначена для подачи воздуха в топки паровых котлов (с уравновешенной тягой и производительностью по пару  от 1 до 25 т/ч) или газомазутных водогрейных котлов (производительностью по теплу от 0,5 до 16 Гкал/ч). Возможно применение дутьевых вентиляторов ВДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве вентиляторов дымоудаления на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С.Дымососы ВДН-9 оснащены рабочим колесом с 16-ью назад загнутыми лопатками, направление вращения колеса - правое или левое.  Улитка изготавливается с углом разворота от 0° до 270°, с интервалом в 15°.

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо состоит из крыльчатки и ступицы. Крыльчатка представляет собой системную конструкцию из загнутых назад лопаток, которые покрыты специальным  сплавом для большей устойчивости к абразивной золе.

Изготавливаются в умеренном климатическом исполнении (У), категориями размещения 1, 2, 3 и 4 (ГОСТ 15150-69). Применять дымосос можно как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до  +40°С.

Дымососы ВДН-9 выпускаются тремя схемами (исполнениями) :

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Марка
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

5А160S6

11

1000

9930

1230

550

780

725

5А160S4

15

1500

14900

2800

550

780

725
