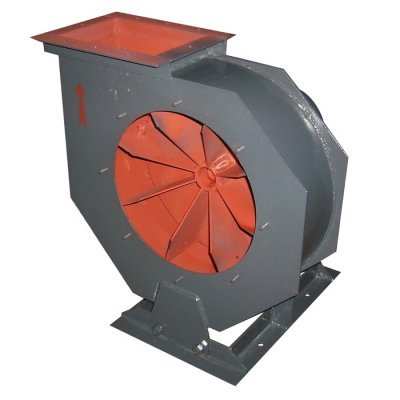

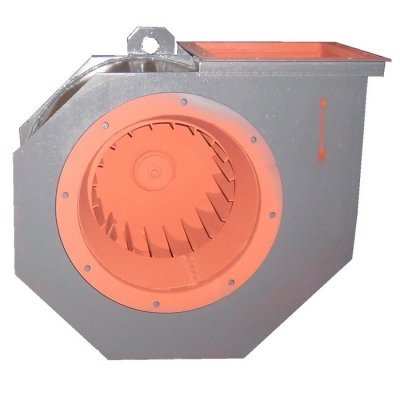

Вентиляторы ВЦ 6-28



ВЦ 6-28 - вентилятор радиальный, высокого давления, одностороннего всасывания, является вентилятором общего назначения и применяется в различных системах вентиляции и кондиционирования, в системах отопления воздухом, в производственных установках и технологических линиях легкой и тяжелой промышленности. Вентилятор имеет спиральный поворотный корпус в виде "улитки" и рабочее колесо с 16-тью назад загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность 45°). Направление вращения рабочего колеса - правое или левое.  Радиальные вентиляторы высокого давления используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.
По желанию заказчика вентиляторы ВЦ 6-28 комплектуются гибкими вставками и виброизоляторами.

Имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

  • Общего назначения из углеродистой стали
  • Общего назначения теплостойкие из углеродистой стали (Ж2)
  • Коррозионностойкие из нержавеющей стали (К1)
  • Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж2)
  • Взрывозащищенные из разнородных материалов (В)
  • Взрывозащищенные теплостойкие из разнородных материалов (ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали жаропрочные (ВК1Ж2)

Вся серия взрывозащищенных вентиляторов имеет взрывозащищённые электродвигатели.




Основные параметры :
Высокого давления, одностороннего всасывания
№12,5 - означает, что диаметр рабочего колеса равен 12.5 дециметрам (1250 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-12,5 (№12,5))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-12,5Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-12,5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-12,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-12,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-12,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-12,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-12,5ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
 Исполнение 1 (схема 1)
18,5 1000 8280-22680 2300-1800
ДО44 х 4

22 1000 9000-24120 2500-2000
30 1000 9720-25560 3300-2900 920
37 1500 9900-28000 3500-3000
45 1500 10800-29520 3900-3200
55 1500 11520-31680 4900-4100
75 1500 12240-34200 5200-4500
110 1500 14760-43200 7500-6050 1015
 Исполнение 5 (схема 5)
18,5 800-1600* 8280-22680 2300-1800
ДО44 х 6
845
22
30
37
45
55 12240-34200 4900-4100 1075
75
132 16200-46080 8700-7100 ДО45 х 6 1640

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВЦ 6-28-12,5 (№12,5) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º Пр 45º, Л 45º Пр 90º, Л 90º Пр 135º, Л 135º Пр 270º, Л 270º Пр 315º, Л 315º
B b H B b H B b H B b H B b H B b H
1675 750 780 1563 719 1206 1593 813 925 1987 781 844 1593 813 750 1987 782 719



Основные параметры :
Высокого давления, одностороннего всасывания
№11,2 - означает, что диаметр рабочего колеса равен 11.2 дециметрам (1120 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-11,2 (№11,2))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-11,2Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-11,2К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-11,2К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-11,2В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-11,2ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-11,2ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-11,2ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
18,5 1000 9840-19800 2250-1950
ДО44 х 4
580
75 1500 10400-30240 5900-5000 890



Основные параметры :
Высокого давления, одностороннего всасывания
№10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-10 (№10))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-10Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-10К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-10К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-10В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-10ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-10ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-10ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
30 1500 6480-19440 4250-3000
ДО44 х 4
490
37 1500 7560-21600 4650-3850 550
45 1500 9000-23760 5600-4550 580
Исполнение 5 (схема 5)
15 1100-2000* 5580-16200 2700-2200 ДО43 х 6 605
30 6480-18720 3750-3000 670
37 7560-20700 4600-3900 700
45 8100-23400 5750-4500 740
75 9000-26640 7200-5800 930
90 9900-28800 8900-7000 975

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВЦ 6-28-10 (№10) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

1488 645 650 1370 605 1056 1375 725 843 1741 685 765 1375 725 645 1741 685 605






Основные параметры :
Высокого давления, одностороннего всасывания
№9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-9 (№9))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-9Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-9К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-9К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-9В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-9ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-9ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-9ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
22 1500 5400-15840 3700-3100 ДО43 х 5
390
132 3000 10800-23400 15300-15200 1190
Исполнение 5 (схема 5)


* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВЦ 6-28-9 (№9) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi




Основные параметры :
Высокого давления, одностороннего всасывания
№8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-8 (№8))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-8Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-8К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-8К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-8В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-8ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-8ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-8ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
11 1500 3960-11160 2900-2350

ДО42 х 4

255
15 1500
18,5 1500
22 1500
45 1500
90 3000 7740-21600 13000-10000 ДО43 х 4 700
Исполнение 5 (схема 5)
11 1450,1625* 4680-13680 4500-3750
ДО42 х 6

15 1450-1810*
18,5 1450-1810*
22 1450-1810*     510
30 1450-1810*
37 1450-1810*
45 1450-2200* 5760-16650 6800-5500 ДО43 х 6 610
75 1450-2600* 6840-19800 9400-7800 800

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВЦ 6-28-8 (№8) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

1085 482 492 1004 462 775 1014 522 603 1276 502 542 1014 522 482 1276 502 462



Основные параметры :
Высокого давления, одностороннего всасывания
№7,1 - означает, что диаметр рабочего колеса равен 7.1 дециметрам (710 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-7,1 (№7,1))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-7,1Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-7,1К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-7,1К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-7,1В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-7,1ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-7,1ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-7,1ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
7,5 1500 2520-7920 2250-1950 ДО41 х 4 210
55 3000 5400-15840 9450-7800 ДО42 х 4 515




Основные параметры :
Высокого давления, одностороннего всасывания
№6,3 - означает, что диаметр рабочего колеса равен 6.3 дециметрам (630 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-6,3 (№6,3))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-6,3Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-6,3К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-6,3К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-6,3В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-6,3ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-6,3ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-6,3ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
4 1500 1800-5400 1750-1450
ДО42 х 4
120
22 3000 3600-7200 7000-6000 290
30 3000 3960-10800 7350-6050 310
Исполнение 5 (схема 5)
7,5 1630-2600* 2340-6600 2850-2400 ДО41 х 6 217
11 1630-2600* 2844-7920 4100-3500 225
15 1630-2600* 3000-8400 4940-4000 295
18,5 1630-2600* 3312-9000 5900-5000 307
22 1630-2600* 4100-9720 6500-4800 320

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВЦ 6-28-6,3 (№6,3) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

862 378 386 788 363 615 756 410 484 1009 394 426 796 410 378 1009 394 363



Основные параметры :
Высокого давления, одностороннего всасывания
№5,6 - означает, что диаметр рабочего колеса равен 5,6 дециметрам (560 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-5,6 (№5,6))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-5,6Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-5,6К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-5,6К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-5,6В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-5,6ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-5,6ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-5,6ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
2,2 1500 1260-3708 1360-1120
ДО41 х 4
90
15 3000 2628-7920 5790-4760 205




Основные параметры :
Высокого давления, одностороннего всасывания
№5 - означает, что диаметр рабочего колеса равен 5 дециметрам (500 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-5 (№5))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-5Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-5К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-5ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
1,1 1500 900-2664 1100-860
ДО40 х 4
70
7,5 3000 1512-4700 4640-4300 125
11 3000 1872-5400 4600-3850 150
Исполнение 5 (схема 5)
2,2 1630-2300* 1188-3420 1800-1390 ДО40 х 6 147
5,5 1630-2300* 1440-4320 3000-2250 165
7,5 1630-2040*     248
11 1630-2040*     280
22 1630-2040*

* - частота вращения на рабочем колесе

Габаритные размеры вентиляторов ВЦ 6-28-5 (№5) схема 1

Варианты углов поворота корпуса
 ПРАВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-pravyi


Варианты углов поворота корпуса
 ЛЕВОГО вращения (вид со стороны "улитки")

ugol-razvorot-korpus-levyi


Габаритные размеры (в мм), зависящие от поворота корпуса



Пр 0º, Л 0º

Пр 45º, Л 45º

Пр 90º, Л 90º

Пр 135º, Л 135º

Пр 270º, Л 270º

Пр 315º, Л 315º

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

B

b

H

763 325 314 693 312 532 677 363 438 876 344 382 677 363 325 877 344 312



Основные параметры :
Высокого давления, одностороннего всасывания
№4,5 - означает, что диаметр рабочего колеса равен 4,5 дециметрам (450 мм)
Количество лопаток рабочего колеса - 16 (загнутых назад)


Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из оцинкованной или углеродистой стали (вентилятор ВЦ 6-28-4,5 (№4,5))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-4,5Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-4,5К1)

Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-4,5К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-4,5В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-4,5ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-4,5ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-4,5ВК1Ж2)


Технические характеристики

 Мощность
электродвигателя
(кВт)

 Частота
вращения
(об./мин.)

Параметры в рабочей зоне Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
0,75 1500 648-1872 880-710
ДО39 х 4
55
5,5 3000 1332-3960 3800-3000 80


Соседние подразделы:
Вентиляторы ВВД
Вентиляторы ВЦ 5-35
Вентиляторы ВЦ 5-45
Вентиляторы ВЦ 5-50
Вентиляторы ВР 12-26
Вентиляторы ВР 120-28
Вентиляторы ВР 130-28
Вентиляторы ВР 132-30
