Назначение:

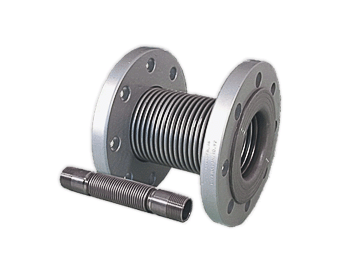

Компенсаторы предназначены для снятия напряжения вибрации газовой линии горелки. Антивибрационные и компенсирующие соединения серии GA и GAF подходят для установки на подающую линию газовых и комбинированных горелок. Они производятся в соответствии с "Kompensatoren fuer Gasanlagen DIN 30681 Stahbag - Kompensatoren" и протестированы согласно стандарту ISO 10380 относительно гибкой трубы. Кроме того, они сертифицированы в соответствии с Европейской Директивой "PED" (97-23-CE) относительно оборудования под давлением.
Технические характеристики:
- Соединения:
Резьбовые UNI-ISO 7/1.
Фланцевые ISO 7005-2.
- Максимальное входящее давление: 3 бара.
- Температура окружающей среды: -20ºC - +60ºC.
- Осевая компенсация:
Резьбовые 20-40.
Фланцевые 40-50.
Резьба
|
|||||
Модель | Артикул | Описание | Соединения | Цена, € | |
GA1556 | 008.0070.000 | Сталь Aisi 304 / Aisi 321 | Rp ½" | 38 | |

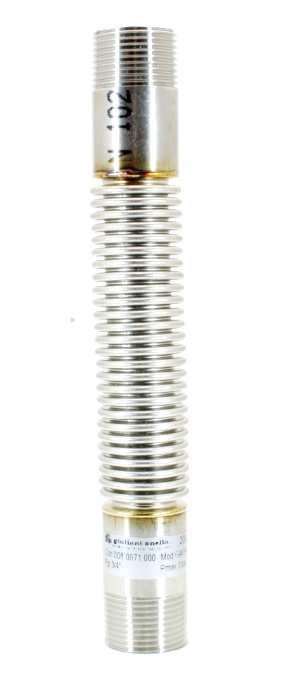

GA1544 | 008.0071.000 | Сталь Aisi 304 / Aisi 321 | Rp ¾" | 46 | |
GA1545 | 008.0072.000 | Сталь Aisi 304 / Aisi 321 | Rp 1" | 55 | |
GA1546 | 008.0073.000 | Сталь Aisi 304 / Aisi 321 | Rp 1¼" | 61 | |

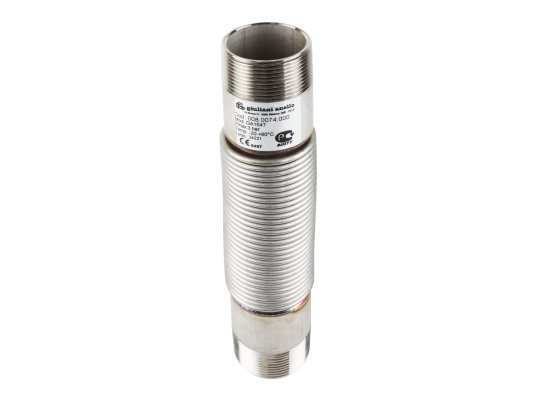

GA1547 | 008.0074.000 | Сталь Aisi 304 / Aisi 321 | Rp 1½" | 71 | |

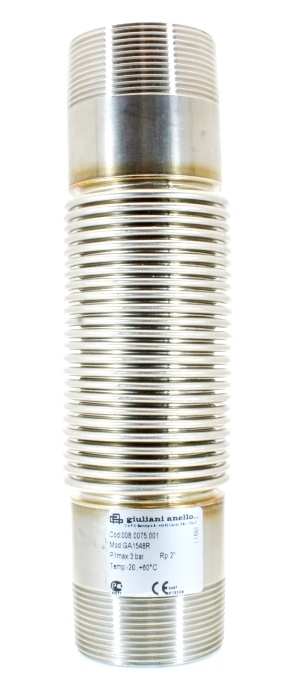

GA1548 | 008.0075.000 | Сталь Aisi 304 / Aisi 321 | Rp 2" | 85 | |
Фланец | |||||
Модель | Артикул | Описание | Соединения | Цена, € | |
GAF212 | 008.0080.000 | Сталь Aisi 321 | DN65 | 209 | |
GAF300 | 008.0081.000 | Сталь Aisi 321 | DN80 | 278 | |
GAF400 | 008.0082.000 | Сталь Aisi 321 | DN100 | 283 | |
GAF500 | 008.0083.000 | Сталь Aisi 321 | DN125 | 626 | |
GAF600 | 008.0084.000 | Сталь Aisi 321 | DN150 | 704 |
