Фильтры газа



Фильтры газа непременно должны быть установлены в любой газовой системе перед измерительными приборами, запорно-регулировочной арматурой, газогорелочными устройствами котлов и другими газосжигающими устройствами. Этот важнейший элемент газового оборудования можно купить в нашем интернет-магазине по разумным ценам. Все предложенные вам модели отвечают самым высоким требованиям надежности и безопасности и повышают качество работы любой газовой системы.

Оформите заказ на фильтры газа удобным для Вас способом:

1. Связавшись по телефону со специалистом  8 (34365) 2-45-52, 2-87-74

2. В режиме онлайн по icq  689-885-101

3. Отправить заказ на E-mail: zakaz@azteo.ru

4. Оформить заявку, которая будет обработана в ближайшее время и вам будет отправлен ответ в виде коммерческого предложения.

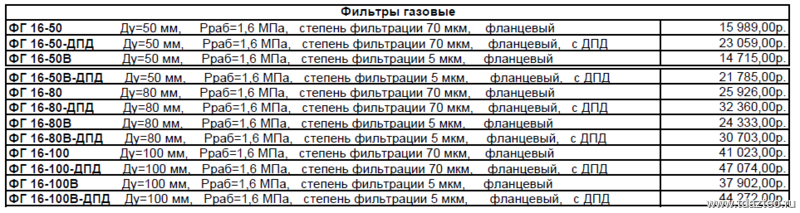

Фильтры газа ФГ16-50, 80, 100


Назначение:

Фильтры газа предназначены для очистки газа от примесей твёрдых частиц, пыли, ржавчины и устанавливаются перед измерительными приборами, запорно-регулировочной арматурой, газогорелочными устройствами котлов и другими газосжигающими устройствами. Качественная очистка газа позволяет повысить надёжность работы приборов, увеличить межремонтное время эксплуатации за счёт уменьшения износа. Правильный выбор фильтров – это один из факторов позволяющих обеспечивать надёжное и безопасное функционирование системы газоснабжения.

Принцип работы:

Не очищенный газ проходиит через входное отверстие далее по каналу в корпусе фильтра имеющему конфигурацию, позволяющую накапливать крупные частицы и иные включения в накопительной камере, находящейся в нижней части корпуса фильтра. Для очистки камеры в нижней части корпуса имеется отверстие герметично закрытое заглушкой. После прохождения канала с накопительной камерой газ поступает в камеру с фильтрующим элементом. Отфильтрованный газ поступает на выход из фильтра в газопровод. В фильтрах типа ФГ16-50, ФГ16-80,ФГ16-100 в качестве фильтрующего материала используется металлическая плетеная сетка с размером ячейки, позволяющей осуществлять фильтрацию газасо степенью фильтрации не менее 99,5% частиц, имеющих размеры превышающие 0,08 мм, помещенная в армирующий каркас из перфорированного металла. Для фильтрации с более высокой степенью (фильтры типа ФГ16-50-В, ФГ16-80-В,ФГ16-100-В) применяется фильтрующий материал из гофрированного синтетического материала, позволяющий осуществлять фильтрацию газа со степенью фильтрации не менее 99,5% частиц, имеющих размеры более 0,005 мм. Синтетический фильтрующий материал также помещен в металлический армирующий каркас из перфорированного металла.

Степень загрязнения фильтрующего элемента контролируется индикатором перепада давления типа ДПД16-, устанавливаемого на корпус фильтра. Одна сторона индикатора сообщается с входной частью корпуса фильтра, другая с выходной. Индикатор снабжен шкалой, разделенной на два сегмента: зеленый и красный. Нахождение стрелки индикатора в красной зоне указывает на то, что фильтрующий элемент засорён и его необходимо либо чистить, либо заменять.

Отличительные особенности:

  • Литой корпус из высокопрочного алюминия.
  • Наличие в корпусе отбойника и камеры для улавливания крупных механических частиц, которые позволяют предохранить фильтрующий элемент от повреждения и значительно увеличивает срок службы фильтрующего элемента.
  • Наличие сетчатого фильтрующего элемента, обеспечивающего достаточно высокую степень очистки и обладающего возможностью его качественной очитки механическим, химическим способами или регенерацией горячим паром.
  • Наличие индикатора перепада давления типа ДПД16-, предназначенного для непрерывного контроля за степенью засоренности и целостности фильтрующего элемента.
  • Наличие дополнительной пары отверстий на корпусе фильтра, герметично закрытых заглушками, для осуществления дополнительного контроля перепада давления и с помощью дифференциального манометра.
  • Расположение штуцеров и резьбовых отверстий для присоединения индикатора перепада давления и дифференциального манометра, как с лицевой стороны, так и с обратной стороны корпуса фильтра, что позволяет удобно располагать их при направлении потока газа как справа - налево, так и слева - направо.
  • Большой диапазон рабочих давлений до 1,6 МПа.
  • Широкий диапазон температуры рабочей и окружающей среды (от минус 40 оС до плюс 70 оС).
  • Полная ремонтопригодность. Замена фильтрующего элемента осуществляется без демонтажа корпуса фильтра из газопровода.
  • Простота и удобство обслуживания.
  • Эстетичный внешний вид, высокое качество порошкового покрытия корпусных деталей.
  • Возможность устанавливать во взрывоопасных зонах всех классов согласно ПЭУ п. 7.3, в которых возможно образование смесей газов и паров с воздухом, отнесённых к категориям IIA и IIB ГОСТ Р МЭК60079-11-2010. Имеется РАЗРЕШЕНИЕ на ПРИМЕНЕНИЕ № РРС 00-38692.
  • Безопасность эксплуатации, подтверждается ДЕКЛАРАЦИЕЙ СООТВЕТСТВИЯ ТАМОЖЕННОГО СОЮЗА ТС № RU Д-RU.ММ04.В.00591.
  • Гарантия качества подтверждается наличием на предприятии системы качества ISO 9001 (СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU. ИК01.К00083).
  • Наличие СЕРТИФИКАТА СООТВЕТСТВИЯ ГАЗСЕРТ № ЮАЧ0.RU.1402.H00086.

Основные характеристики:

  • Диаметр условного прохода:

        фильтр ФГ16-50, ФГ16-50-В - 50мм.
        фильтр ФГ16-80, ФГ16-80-В - 80мм.
        фильтр ФГ16-100, ФГ16-100-В - 100мм.

  • Максимальное рабочее давление 1,6 МПа (16кг/см2).
  • Диапазон температуры рабочей и окружающей среды от минус 40 до плюс 70С.
  • Степень фильтрации не менее 99,5% частиц имеющих размеры превышающие:

        0,08 мм для ФГ16-50, ФГ16-80, ФГ16-100.
        0,005 мм для ФГ16-50В, ФГ16-80В, ФГ16-100В.
