Датчики-реле давления


Датчики-реле давления электронные ДРДЭ


ПРЕДНАЗНАЧЕН для индикации и коммутации электрических цепей при выходе действительного значения избыточного, вакуумметрического давления, перепада давлений (модель ДРДЭ-хх-ДД), давления-разрежения (тягонапоромер модель ДРДЭ-хх-ДИВ), за пределы диапазона, задаваемого двумя независимыми уставками.

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции, в системах защиты и сигнализации  горелочных устройств и в других отраслях.

Рабочая среда – воздух, природный газ, нейтральные газы.

Независимость задания пределов 2-я уставками.

Фильтрация колебаний давлений.

Большие допустимые перегрузки.

Высокая точность настройки (гистерезис – 1 % от номинального давления).

При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.

ИСПОЛНЕНИЯ

Модель

Рабочий диапазон (уставки)

Перегрузка, кПа

кПа

мм. вод. ст.

ДРДЭ-0,25-ДД

0-0,25

0-25

10

ДРДЭ-0,5-ДД

0-0,5

0-50

50

ДРДЭ-2,5-ДД

0-2,5

0-250

50

ДРДЭ-10-ДД

0-10

0-1000

100

ДРДЭ-50-ДД

0-50

0-5000

250

ДРДЭ-100-ДД

0-100

0-10000

250

ДРДЭ-0,125-ДИВ

±0,125

±12,5

10

ДРДЭ-0,25-ДИВ

±0,25

±25

10





                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Предел допустимой основной погрешности, %

± 1

Гистерезис (прямой-обратный ход), не более, %

1

Пределы перенастройки, %

от 5 до 100

Выходные сигналы

переключающиеся «сухие» (беспотенциальные) контакты электромагнитного реле

Допустимый ток на контактах выходных реле при напряжении ~220В частотой 50 Гц и 30В постоянного тока, не более А

2

Время срабатывания реле, не более, с

2

Напряжение питания, (постоянный или переменный ток), В:

24

Допустимая перегрузка выходов – «сухой контакт»

≈220В, 1А;     =30В, 2 А

Быстродействие, с . не более

1

Климатическое исполнение

УХЛ3.1.

Рабочая температура окружающей среды, °С

от – 40 до +60

Степень защиты

IP54

Габаритные размеры, мм: длина х ширина х высота

160 х 94 х 44

Масса, кг, не более

0,3



    ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ/СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

Элементы индикации и управления:

- индикатор max, срабатывания реле при достижении максимального уровня давления;

- индикатор min, срабатывания реле при достижении минимального уровня давления;

- резистор max и min, установки пределов срабатывания;

- схема контактов реле на съемной лицевой панели прибора;

Выходной сигнал – две пары переключающихся «сухих» контактов электромагнитного реле. Одна пара срабатывает при достижении верхнего предела давления, другая пара – при достижении нижнего предела давления.

При стандартной настройке: соотношение уставок Р2>Р1

Давление  Р

Уставка
Р1 «min»

Уставка
Р2 «max»

Состояние реле К2

Состояние реле К1

Р < P1

Р1

Р2

Включено*

Отключено

Р1 <  Р < P2

Р1

Р2

Отключено

Отключено

Р > P2

Р1

Р2

Отключено

Включено**



ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Реле перепада давления ДРДЭ-0.25

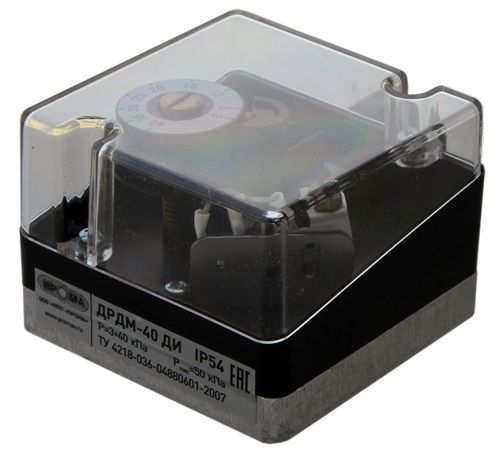

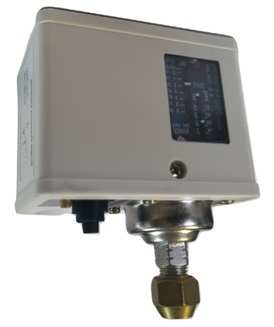

Датчики-реле давления механические ДРДМ


ПРЕДНАЗНАЧЕН для установки в системах автоматики котельных агрегатов, газогорелочных устройствах, вентиляционных установках и установках для кондиционирования воздуха.

ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

Рабочая среда – воздух, природный газ, нейтральные газы.

ИСПОЛНЕНИЯ

Модель

Диапазон регулирования, кПа

Перепад давления переключения, кПа

ДРДМ-0,3

 0,07-0,3

≤0,07

ДРДМ-1

 0,2-1

≤0,1

ДРДМ-5

 0,5-5

≤0,25

ДРДМ-15

 0,5-15

≤1,5



ДОПУСТИМЫЙ ДИАПАЗОН ТОКОВ НАГРУЗКИ

Коммутируемое напряжение

Тип нагрузки

Активная

Индуктивная

24В, 50Гц

0,02-6 А

0,02-2 А

250В, 50Гц

0,02-6 А

0,02-2 А

24В, пост. ток

0,02-1 А

0,02-1 А

48В, пост. ток

0,02-1 А

0,02-1 А



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макс. рабочее давление

50 кПа

Соединение для подачи давления

По центру на нижней стороне корпуса G1/4 - внутренняя резьба по ISO 228

Измерительное соединение

В металлический корпус встроен штуцер для измерения давления Æ9

Температура окружающей среды,°C

от -15 до +70

Напряжение при переключении

Перем. ток мин.24В         макс.250 В

Пост. ток мин.   24В         макс. 48 В

Электрическое соединение

Электрический разъем для штепсельной розетки,

3-хфазный, изолированный, без заземления

Степень защиты, (код IP)

IP 54

Диапазон регулирования

±10%

отклонение от точки переключения относительно заданного значения, настройка при падающем давлении, мембрана в вертикальном положении

УСТРОЙСТВО/ГАБАРИТНЫЕ РАЗМЕРЫ/СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Датчик-реле давления ДРДМ-1
