Устройство автоматизации


Сетевой фильтр ФП


ПРЕДНАЗНАЧЕН для защиты от импульсных, высоковольтных и высокочастотных помех датчиков и устройств, питающихся от сети 220 В.

ИСПОЛЬЗУЕТСЯ в системах автоматического контроля регулирования и управления технологическими процессами в теплоэнергетике, в системах вентиляции и других отраслях.

ИСПОЛНЕНИЕ

настенное (Н)-DIN рейка;
корпус пластик.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип

ФП-0,25А

ФП-2А

Входное напряжение переменного тока

187-264 В

187-264 В

Максимальный ток нагрузки

0,25 А

2 А

Падение напряжения, не более

3 В

3 В

Электрическая прочность изоляции

1,5 кВ

1,5 кВ

Подавление ВЧ-помехи (затухание по частоте), dB





                 100 кГц

5

15

                 1 МГц

37

32

                 10 МГц

56

55

Температура окружающей среды

-40 ÷ 50 °С

-40 ÷ 50 °С

Степень защиты корпуса

IP 20

IP 20

 Габариты

88х72х62 мм

88х72х62 мм

 Срок эксплуатации, не менее

5 лет

5 лет

УСТРОЙСТВО, ГАБАРИТНЫЕ РАЗМЕРЫ, СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

 ГАБАРИТНЫЕ РАЗМЕРЫ



СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ



Обозначение при заказе

Сетевой фильтр «ФП-0,25А»

Сетевой фильтр «ФП-2А»



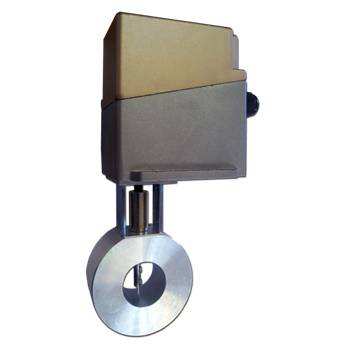

Клапан регулирующий КРД


КЛАПАН РЕГУЛИРУЮЩИЙ ДВУХХОДОВОЙ С ЭЛЕКТРОПРИВОДОМ КРД

ПРИМЕНЯЕТСЯ для автоматического регулирования параметров теплоносителя в:
- системах отопления;

- тепло-водоснабжения, ГВС;
- приточной вентиляции;

- подпитки котлов;

- воздушного отопления

- ИТП, ЦТП.

Отличительные особенности:

- фланцевое исполнение клапана;

- материал клапана - сталь

- запорный клапан и седло из нержавеющей стали;

- низкая цена по сравнению с аналогами;
- высокая ремонтопригодность;

- быстросъемный электропривод;

- возможность ручного управления (открытия/закрытия) клапана.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Рабочая среда

вода



Максимальное статическое давление, МПа

1,6



Температурный диапазон рабочей среды, °С

от +2 до +110



Температура окружающей среды, не более °С

40



Класс защиты корпуса

IP50



Усилие

1000 Н (100 кг)

ГАБАРИТНЫЕ РАЗМЕРЫ

Проходной размер, мм

    L, мм

    Н, мм

   D, мм

   H1, мм

   D1, мм

Отв. под  болты

Масса, кг

20

     80

    115

      90

     25

      65

        4хФ11

4,67

25

    105

    125

     100

     30

      75

        4хФ11

7,1

32

    120

    155

     120

     35

      90

        4хФ14

9,6

40

    130

    165

     130

     40

     100

        4хФ14

12,6

50

    150

    190

     140

     55

     110

        4хФ14

15

Расход при максимальном давлении закрытия клапана для двухходового клапана

Проходной размер, мм

DN20

DN25

DN32

DN40

DN50

коэф-т пропускной cпособности клапана  KV

6,3

10

16

25

40

ход клапана,мм

10

16

16

19

19

время хода, с

90

90

90

100

110

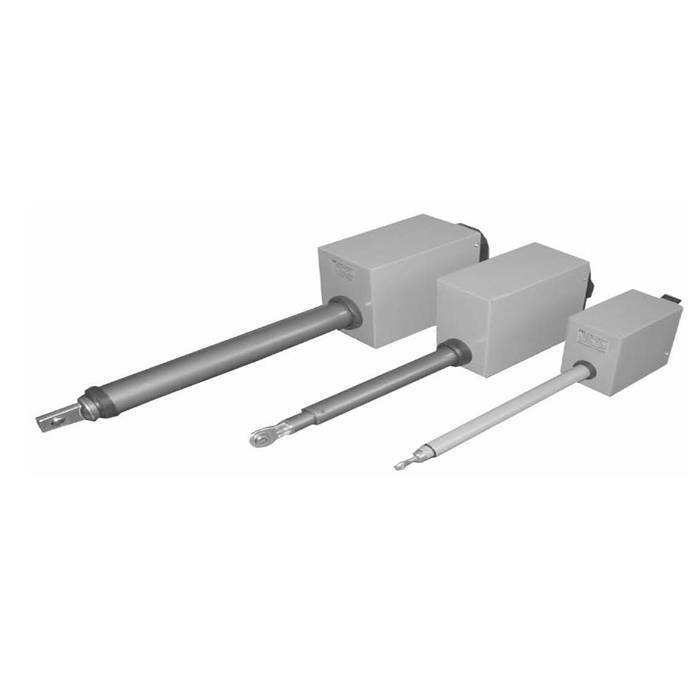

Механизм электрический прямоходный МЭП


ПРЕДНАЗНАЧЕН для перемещения объектов регулирования в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулирующих или управляющих устройств.

  • Обеспечивает поступательное перемещение объекта регулирования.
  • Устанавливается непосредственно на объекте регулирования.
  • Регулирование хода выдвижной тяги концевыми выключателями.
  • Функционально заменяет МЭО-40, -100, -250, МЭОК и т.п.

ИСПОЛНЕНИЯ

Обозначение механизма Номинальная нагрузка (тяговое усилие) на выдвижной тяге,
Н
Номинальное значение времени полного хода выдвижной тяги,
с
Номинальное значение полного хода выдвижной тяги,
мм
Потребляемая мощность,
не более
Вт
МЭП-М-800/30-220 800 55 (30) 220 60
МЭП-М-1600/45-400 1600 45 400 80
МЭП-М-5000/60-530 5000 60 530 120

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режим работы механизма Повторно-кратковременный с частыми пусками, реверсивный
Максимальная частота включений в 1 ч 630
Продолжительность включений, % от периодичности включений до 25
При реверсировании интервал времени между включением и выключением на обратное направление должен быть, мс, не менее 50
Рабочее положение механизма в пространстве Произвольное
Электропитание механизма 220 В, 50 Гц
Датчик обратной связи «Токовый» 4-20мА
Управление Контактное, при помощи двух реле
Ручное управление 2 кнопки вперед-назад
Ток управляющей цепи, мА, не более 20
Степень защиты, (код IP) IP50
Температура окружающей среды, °С от -30 до +40
Габаритные размеры, мм, не более:
МЭП-М-800
МЭП-М-1600
МЭП-М-5000

520х95х135
580х105х170
750х130х185
Масса, кг, не более:
МЭП-М-800
МЭП-М-1600
МЭП-М-5000



12

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ



УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ



ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Механизм исполнительный тип МЭП-М-800/30-220



Пускатели бесконтактные реверсивные ПБР


ПРЕДНАЗНАЧЕНЫ:

  • ПБР-2М для управления механизмами МЭО, имеющими электромагнитный тормоз и однофазный конденсаторный электродвигатель;
  • ПБР-3А для управления механизмами МЭО с трехфазными асинхронными (синхронными) электродвигателями АОЛ, 4А, АИР (ДСТР). Защита электродвигателя от перегрузки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входной сигнал 24 В постоянного пульсирующего тока или замыкание ключей
Входное сопротивление, Ом не менее 750
Максимальный коммутируемый ток, А   ПБР-2 / ПБР-3 4 / 3
Степень защиты, (код IP) IР54
Потребляемая мощность, ВА, не более ПБР-2 / ПБР-3  7 / 5
Габариты, мм 242х89х125
Температура окружающей среды, °С от +5 до  +50
Масса, не более 1,4 кг

Пускатели ПБР допускают работу в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час и продолжительностью включений до 25%.

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

ПБР-2М ПБР-3А

ГАБАРИТНЫЕ РАЗМЕРЫ

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Пускатель бесконтактный реверсивный ПБР-2М

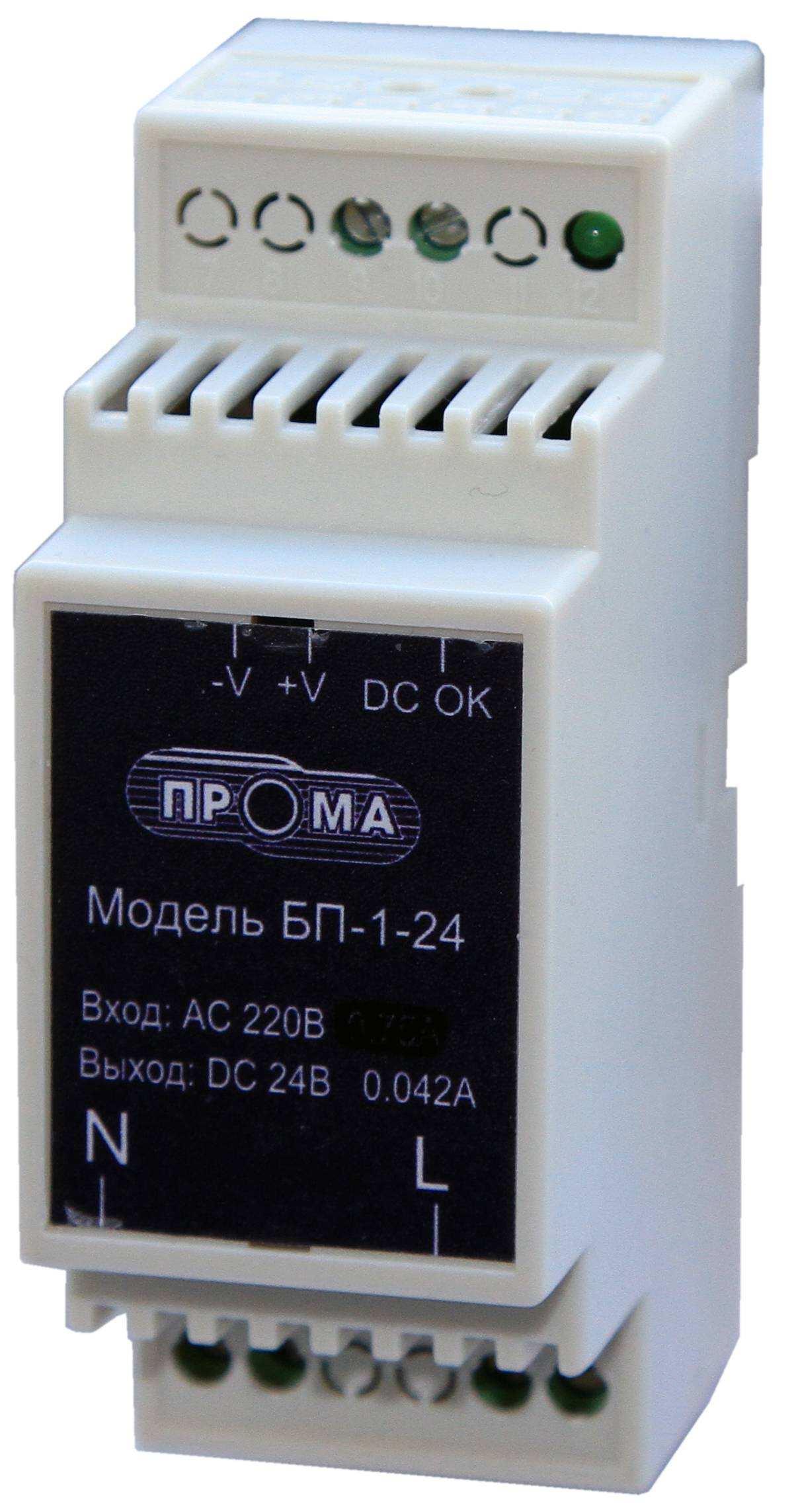

Блоки питания БП


ПРЕДНАЗНАЧЕНЫ для питания любых индустриальных систем автоматизации.
Блок питания обеспечивает защиту от короткого замыкания, превышения нагрузки и напряжения, а также температурную защиту.
Встроенный фильтр для снижения помех.



                                         БП-48-24                                     БП-10-24


Блок питания БП-48-24 рекомендуется:
  • для группового питания датчиков давления серии ДДМ (от 1 до 10);
  • как резервный блок питания сигнализаторов ЛУЧ-1АМ (от 1 до 10);
  • как резервный блок питания измерителей давления ПРОМА-ИДМ (от 1 до 8);
  • как резервный блок питания измерителей температуры ПРОМА-ИТМ (от 1 до 8).

Блок питания БП-10-24 рекомендуется:

  • для группового питания датчиков давления серии ДДМ (от 1 до 4);
  • как резервный блок питания сигнализаторов ЛУЧ-1АМ (от 1 до 3);
  • как резервный блок питания измерителей давления ПРОМА-ИДМ (от 1 до 3);
  • как резервный блок питания измерителей температуры ПРОМА-ИТМ (от 1 до 3).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  БП-48-24 БП-10-24
Входное напряжение, переменное или постоянное 85-264В или = 120-370В
Частота 47-63 Гц
Ток 1.5A/115Вили 0.75A/230В 300 mA
Мощность, мах 48 Вт 10 Вт
Напряжение 24 В
Пределы изменения ±1%
Ток, мах 2A 420 mA
Ток, пределы 0-2A 0-420 mA
Точность регулировки ±1%
Эффективность (КПД) 80% 76%
Защита
Токовая, при "холодном старте" 30A/115В или 60A/230В
Ток утечки < 1 mA / 240 В
Предельное напряжение изоляции Между входом и выходом: 3000В
Между входом и землей: 1500В
Между выходом и землей: 500В
Защита от перегрузки 105-150% Тип: ограничение постоянного тока.
Автовосстановление
Габариты и вес
Размеры (W x H x D), мм 78x93x67 90x22,5x115
Вес, кг   0.4 0.25
Окружающая среда
Рабочая температура, ºС и влажность, % от -10 до + 45 и от 20 до 90
Температура хранения, ºС и влажность, % от -20 до +85 и от 10 до 95

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Конструктивно выполнен в ударопрочном, влагоустойчивом корпусе, отвечающем всем международным стандартам.



ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Блок питания БП 48-24



Реле протока


ПРЕДНАЗНАЧЕН сигнализации наличия протока воды или других жидкостей в трубопроводах или системах.

ИСПОЛЬЗУЕТСЯ в системах автоматического контроля котельных установок, отопительных систем, водопроводных, насосных станций и др. трубопроводных систем

Рабочая среда – неагрессивные жидкости.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда неагрессивные жидкости (недопустимо использовать пар)
Допустимая нагрузка на контакты реле 230В, 10А
Максимальное статическое давление 1,8 МПа
Температурный диапазон рабочей среды от 0°С до +120°С
Температурный диапазон окружающей среды от -20°С до +50°С
Относительная влажность окружающей среды 5…95%
Присоединение G 1
Класс защиты корпуса IP 50
Масса 0,7 кг
Надежность не менее 100000 циклов коммутаций
Габаритные размеры 210х102х72 мм
Диаметр контролируемого трубопровода 1-6″

УСТРОЙСТВО, ГАБАРИТНЫЕ РАЗМЕРЫ, СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ



Схема подключений

При отсутствии протока контакты 1-2 разомкнуты, а контакты 1-3 замкнуты. При достижении расхода жидкости в соответствии с таблицей 2 – контакты 1-2 замыкаются и размыкаются контакты 1-3.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Реле протока РП





Клапана электромагнитные КЭГ


ПРЕДНАЗНАЧЕН для перекрытия трубопроводов газа, жидкостей, топлива в системах с дистанционным управлением.

ИСПОЛЬЗУЕТСЯ в схемах автоматического розжига, регулирования и защиты котлов, теплогенераторов, отопительных установок, для управления потоком газа или жидкого топлива.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный проход, Ду, мм 10 15 20 25 32 40 50
Обесточенное положение НЗ НЗ/НО НЗ
Давление рабочее, Рраб , МПа 0,25
Номинальная потребляемая мощность, Вт (не более)  15 30
Рабочая среда воздух, нейтральные газы, природные газы,
смесь типа пропан-бутан, дизельное топливо, жидкости
Температура рабочей среды, °С  от - 5 до + 60
Материал уплотнения NBR
Напряжение управления электромагнитом,
Переменный, В
Постоянный, В

~220/50Гц
=24
Исполнение клапана по направлению движения рабочей среды на входе и выходе проходной
Присоединение к источнику напряжения / управления DIN43650
Положение клапана на трубопроводе вертикальное
Условия эксплуатации У3 по ГОСТ 15150
Степень защиты, (код IP) IР65
Класс защиты  01
Класс герметичности по ГОСТ 9544 А

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Наименование Ду, мм   Присоединение к трубопроводу Габаритные размеры
( a x b )
КЭГ-10 10 муфтовое 3/8” 52,5х85,5
КЭГ-15 15 муфтовое 1/2” 69х117
КЭГ-20  20 муфтовое 3/4” 73х123
КЭГ-25 25 муфтовое 1” 99х135
КЭГ-32  32 муфтовое 1 1/4” 112х175
КЭГ-40  40 муфтовое 1 1/2” 123х175
КЭГ-50  50 муфтовое 2” 168х209
КЭГ-20-НО  20 муфтовое 3/4” 73х123

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Клапан электромагнитный КЭГ-15, КЭГ-20-НО



Автомат контроля герметичности АКГ-1


ПРЕДНАЗНАЧЕН для автоматической проверки герметичности предохранительных запорных клапанов (ПЗК) в группе газовой арматуры перед каждым розжигом горелки.
ИСПОЛЬЗУЕТСЯ в комплекте с существующими системами автоматики и отдельно с выдачей дискретного сигнала об исправности газовой арматуры, в составе действующих и проектируемых систем защиты котельной автоматики и технологических установок для котлоагрегатов с любой мощностью единичной горелки.
Прибор работает в комплекте с реле давления типа ДРД-М, ДРД-Э, ДН, ДД, ДРД и др., либо с аналоговыми датчиками давления типа ДДМ-ДИ и др. со стандартным токовым сигналом (4-20) мА.

  • Простота настройки прибора.
  • Возможность подключения датчика давления с аналоговым выходным сигналом или реле давления.
  • Возможность контроля двойных клапанов или отдельных электромагнитных клапанов.
  • Возможность управления напрямую с прибора практически любыми выпускаемыми электромагнитными клапанами.
  • Позволяет заменить дорогостоящие АКГ – DUNGS, KROMSCHEDER

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения уставок временного интервала Т1 контроля герметичности на один этап (расчетный параметр), с от 10 до 990
Шаг дискретности, с 10
Выходные сигналы
«Норма» - беспотенциальные (“сухие”) контакты реле
«Блокировка» - беспотенциальные (“сухие”) контакты реле
2А; 220В, 50Гц
«Клапан ПЗК1» - напряжение сети 220В, 50Гц
«Клапан безопасности» - напряжение сети 220В, 50Гц
ток до 5А
Напряжение питания 220В, 50Гц
Потребляемая мощность, ВА, не более 5
Общая потребляемая мощность (определяется типом газовой арматуры), ВА, не более 500
Температура окружающей среды, °С  от - 40 до +60
Степень защиты, (код IP) IP40
Время "прогрева" после подачи питания и готовности теста самопроверки контроллера к работе, мин, не более 1
Габаритные размеры: длина х ширина х высота, мм 160х100х110
Масса, кг, не более 1

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ И СХЕМА РАБОТЫ



Алгоритм проверки герметичности
Проверка герметичности ПЗК-1: Y0 – закрывается, клапаны Y1 и Y2 – закрыты, производится контроль изменения давления датчиком давления или реле давления за интервал времени Т1. (интервал Т1 устанавливается в зависимости от объема уставкой «Интервал» от 10 до 990 сек.). При превышении заданного предела изменения давления более 10%, загорается индикатор неисправности «ПЗК-1». Если ПЗК-1 герметичен, происходит переход ко второму этапу.
Проверка герметичности ПЗК-2: - открывается клапан Y1 на 5 сек., затем закрывается. Все три клапан закрыты. Происходит контроль давления между клапанами Y1 и Y2 (датчиком давления или реле давления), при понижении давления более чем на 10% за интервал Т2=Т1 – загорается индикатор “Блокировка”, открывается Y0, загорается индикатор “ПЗК-2”, в случае успешного завершения проверки загорается индикатор “Норм
Преимущество применения схемы с аналоговым датчиком давления состоит в том, что происходит запоминание исходного давления и от него исчисляется предел срабатывания, кроме того аналоговый датчик отслеживает текущее значение измеряемого давления. Поскольку проверка герметичности проводится сетевым газом подверженным колебаниям давления, при работе с реле давления необходима его подстройка. При работе с датчиком давления настройка предела срабатывания происходит автоматически.

 ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Прибор АКГ-1 исп.01 4218-032-04880601-04ТУ
