ЗСУ ПИ, Запально Сигнализирующее Устройство, Запальник

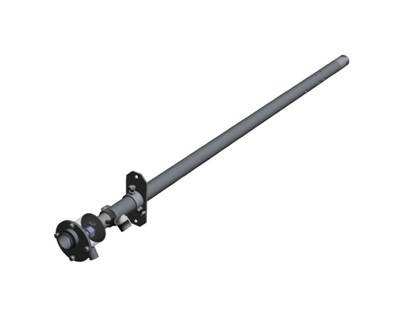

Электрозапальник газовый ЭЗ


ПРЕДНАЗНАЧЕН для дистанционного розжига горелок котлоагрегатов, работающих на газообразном, жидком топливах, стационарных и передвижных котельных агрегатов, термоагрегатов и технологических установок с использованием горелочных устройств. Отличается большой мощностью. Имеет более устойчивый к отрыву факел. Перфорация на торце запальника обеспечивает стабильное смешение газа и воздуха.

    • Дистанционный розжиг основных горелок.
    • Контроль наличия собственного факела.
  • Электрозапальник может использоваться в комплекте с сигнализатором горения ЛУЧ-1АМ, ЛУЧ-КЭ и др., источником высокого напряжения ИВН, ИВН-ТР и др., клапаном электромагнитным КЭГ-15 или ВН-1/2Н-4, фотодатчиком ФД-02 и др., фотодатчиком сигнализирующим ФДС-01, ФДС-03.

ИСПОЛНЕНИЯ

Исполнение

Длина электрозапальника, мм

-00

500

-01

800

-02

1400

-03

2000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда

Природный газ, пропан-бутановая смесь

Присоединительное давление газа перед запальной горелкой, кПа

1 - 250

Тепловая мощность при работе на природном и сжиженном газе, на смеси пропан-бутан, кВт, не более

100

Длина факела при отрегулированном режиме горения, м, не менее

0,8

Диаметр входного штуцера, мм

13

Габаритные размеры, мм, не более:

-  длина

-  ширина

-  высота



500; 800; 1400; 2000

130

175

Масса, кг, не более

длиной:

- 500

- 800

- 1400

- 2000



3,0

4,5

11,5

13,1

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ



ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Электрозапальник газовый ЭЗ длина 800

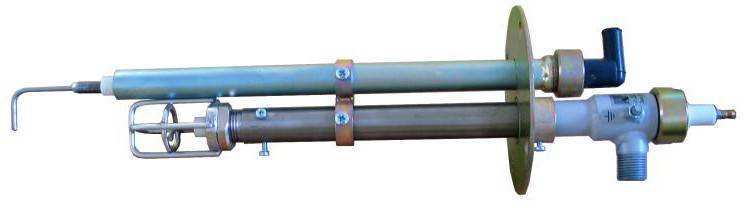

Запальное устройство ЗЗУ. Запальный трансформатор



ПРЕДНАЗНАЧЕНЫ
 для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах, а также для контроля наличия пламени в топках котлоагрегатов.
Разработано специально для горелок ГМ и ГМГ котлов ДЕ, ДКВр Бийского котельного завода, а также для любых других горелок с установочной трубой под запальник не менее 65мм.
  • Дистанционный розжиг основных горелок.
  • Контроль наличия собственного факела, факела основной горелки.
  • Надежная керамика, выдерживающей напряжение до 20 КВт, устойчивой к влаге.
  • Ствол выполнен из жаропрочной стали.
  • Простота и надежность.

ИСПОЛНЕНИЯ

Исполнение

Принцип контроля наличия пламени

ЗЗУ-3;

ЗЗУ-8

Контроль пламени запальной горелки ионизационным датчиком

ЗЗУ-4;

ЗЗУ-9;

ЗЗУ-10

Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) для ЗЗУ-4

ЗЗУ-6

Совместный контроль пламени запальной и основной горелок при помощи фотодатчика (ФД-02, ФД-05ГМ, ФДС)

ЗЗУ-7

Селективный контроль наличия пламени основных горелок при поочередном их розжиге. (Поочередное подключение фотодатчиков к одному сигнализатору горения)



 КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ

Изделие

Тип ЗЗУ

ЗЗУ-3

ЗЗУ-4

ЗЗУ-6

ЗЗУ-7

ЗЗУ-8

ЗЗУ-9

ЗЗУ-10

Электрозапальник газовый

1

1

1

2

1

1

1

Источник высокого напряжения ИВН

1

1

1

2

1

1

1

Клапан электромагнитный КЭГ-15

1

1

1

2

1

1

1

Фотодатчики пламени запальной и основной горелок ФД-02; или ФД-05ГМ

-

1

1

2

-

-

-

Датчик пламени основной горелки контрольный электрод КЭ

-

-

-

-

-

1

-

Сигнализатор горения ЛУЧ-1АМ

1

2

1

1

-

-

-

Сигнализатор горения  ЛУЧ-КЭ

-

-

-

-

1

2

1

Фотодатчик пламени и сигнализатор горения основной горелки ФДС

-

-

-

-

-

-

1



                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда

Природный, сжиженный газ, пропан-бутановая смесь

Присоединительное давление газа перед запальной горелкой, МПа

(0,001 - 0,25)

Тепловая мощность при работе на газообразном топливе, кВт, не более

80

Длина факела при отрегулированном режиме горения, м, не менее

0,8

Стандартные длина запальника, L, мм

350; 500; 700;1000


УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ


ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Запально-защитное устройство ЗЗУ-3, длина 350




Запально-сигнализирующее устройство ЗСУ-ПИ-1/5 Б


ПРЕДНАЗНАЧЕНО для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах. Принцип работы основан на детонационном методе, при котором подготовленная газо-воздушная смесь поджигается искрой, и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ.

Работает на котлах под наддувом и разрежением.

Диаметр оголовка Ø 60 мм.

  • Контроль наличия собственного факела.
  • Контроль наличия факела основной горелки.
  • ЗСУ используется самостоятельно или включается в автоматику котла.
  • Высокая надежность позволяет использовать для автоматического розжига.
  • Обладает мощным устойчивым факелом, успешно работает на мощных горелках с вихревыми потоками.
  • Отсутствие высоковольтных токопроводящих элементов в корпусе горелки, актуально для систем розжига, работающих на открытом воздухе, на запальниках длиной более 3-х метров.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Присоединительные давления, кПа:

- газа на входе в запальную горелку

- воздуха на входе в запальную горелку



30-100

0-10

Тепловая мощность запальной горелки при работе на природном газе, не более кВт

120

Длина факела запальной горелки при отрегулированном режиме горения, не менее м

0,8

Максимально допустимая температура в зоне рабочего торца запальной горелки, °С

600

Допустимые колебания напряжения от источника высокого напряжения, В

от 6000 до 12000

Габаритные размеры: высота х ширина, не более мм

длина погружной части запальника

диаметр ствола (код YY)

220 х 140

250,500÷5000 (шаг 500)

без корпуса

Масса запальной горелки длиной, не более кг:

 - 250

  - 500 ÷ - 5000



5

6 ÷ 40

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ



1 – корпус; 2 – сопло эжектора; 3 – камера смесительная; 4 – ионизационный датчик; 5 – стабилизатор; 6 – электрод свечи зажигания; 7 – фланец установочный; 8 – болт заземления; 9 – патрубок  воздушный; 10 – штуцер газовый.

Принцип работы основан на розжиге запального устройства при помощи детонационной трубки, в которой подготовленная эжекторами газо-воздушная смесь поджигается искрой и горящая смесь по трубе передается на торец запального устройства и поджигает основной газ.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Запально-сигнализирующее устройство ЗСУ-ПИ-1/5Б-03-3000  ТУ 3113-005-87875767-2010

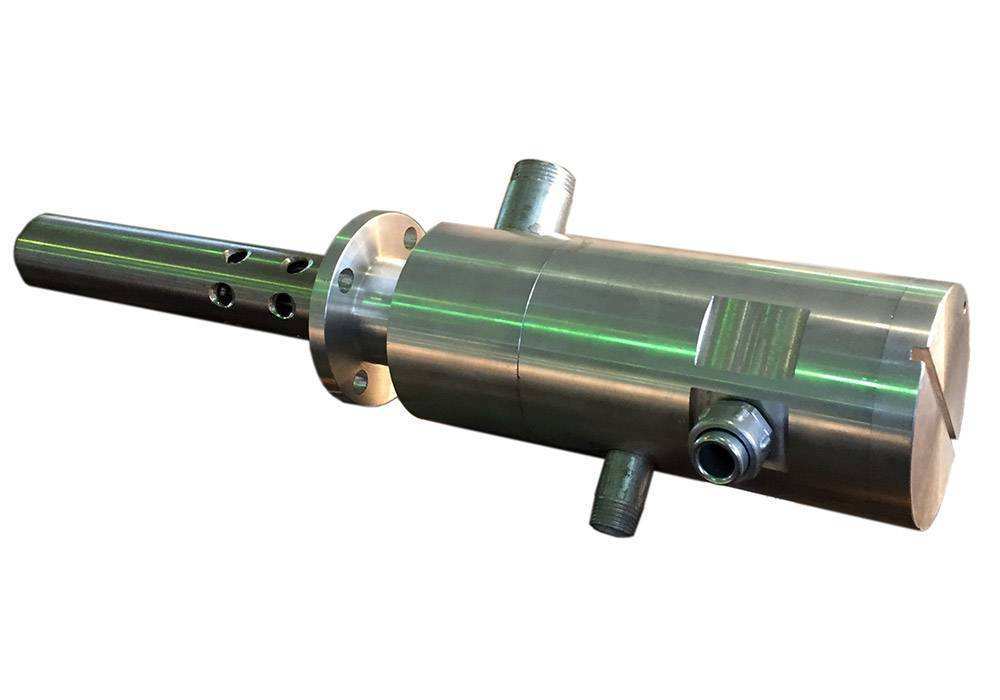

Запально-сигнализирующее устройство (пилотное) ЗСУ-ПИ-38-IP


ПРЕДНАЗНАЧЕНО для розжига газомазутных горелок технологических установок, печей подогрева нефти, газа, химического производства, металлургии, печей обжига кирпича, работающих под разрежением или под наддувом до 5 кПа.

ЗСУ работает на малом и среднем давлении природного газа, пропан-бутановой смеси и осуществляет контроль собственного факела и факела горелки.

·     Надежно работает при температуре воздуха от -50 °С, маркировка пылевлагозащиты IP65.

·     Корпус запальника выполнен из жаростойкой нержавеющей стали - может использоваться в качестве пилотной горелки.

·     Эжектор расположен на торцевом срезе горелки, что исключает проскоки пламени внутрь горелки и позволяет получить более мощный первичный факел.

Токоведущие и клеммные соединения размещены в герметичном корпусе, что повышает их надежность и дает возможность эксплуатировать как на открытом воздухе, так и в закрытом помещении.

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Присоединительное давление газа на входе в горелку, кПа

3 -60

Тепловая мощность запальной горелки при работе на природном газе,

при давлении 100 кПа,  кВт, не более

30

Длина факела запальной горелки при отрегулированном режиме горения, м, не менее

0,8

Габаритные размеры: высота х ширина, не более,  мм

длина погружной части запальника

                          диаметр ствола

220 х 140250,500,1000,1500

Ø38

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ЗАПАЛЬНО-ЗАЩИТНОЕ   УСТРОЙСТВО (ПИЛОТНОЕ)ЗСУ-ПИ-38-IP схема

При открытии электромагнитного клапана газ истекает из сопла эжектора через смесительную камеру в корпус запальника, где создается газо-воздушная смесь. При подаче высокого напряжения на электрод свечи газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке, увеличивая длину и устойчивость факела.

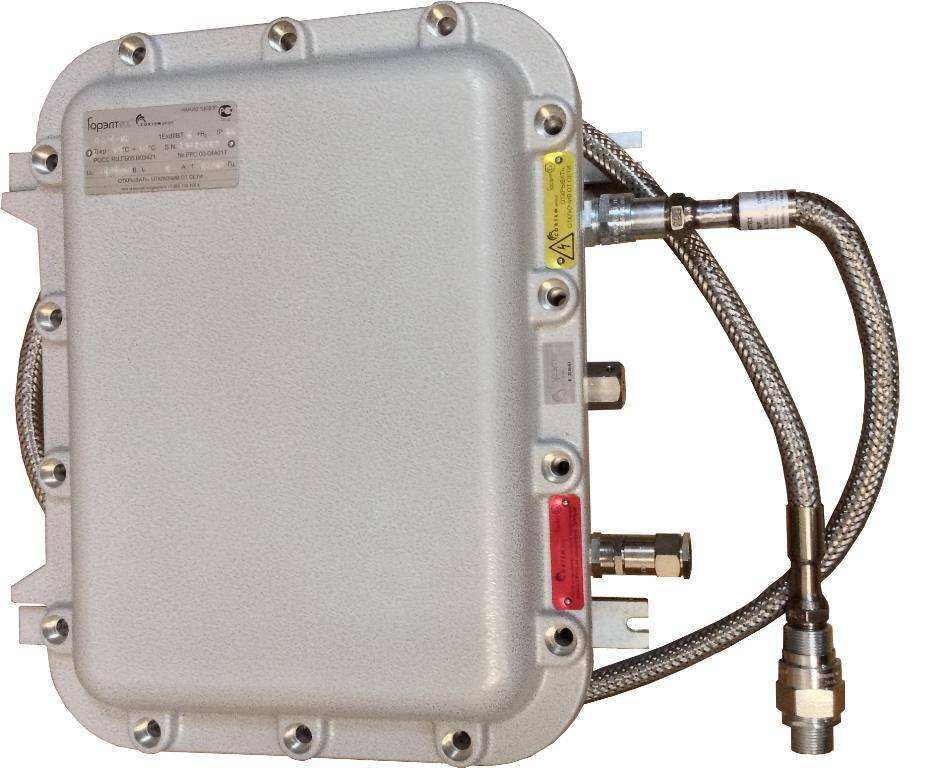

Запально-сигнализирующее устройство (пилотное) ЗСУ-ПИ-38


ПРЕДНАЗНАЧЕНО для розжига газомазутных горелок  технологических установок, печей обжига кирпича, печей подогрева нефти, газа, химического производства, металлургии, работающих под разрежением и с уравновешенной тягой. ЗСУ работает на малом и среднем давлении природного газа, пропан-бутановой смеси и осуществляет контроль собственного факела и факела горелки. Надежно работает при температуре воздуха - 40 °С.

  • Двухстадийное формирование факела.
  • Корпус запальника выполнен из жаростойкой нержавеющей стали - может использоваться в качестве пилотной горелки.
  • Эжектор расположен на торцевом срезе горелки, что исключает проскоки пламени внутрь горелки и позволяет получить более мощный первичный факел.
  • Регулируемая длина факела.
  • Токоведущие и клемные соединения размещены в герметичном корпусе, что повышает их надежность и дает возможность эксплуатировать на открытом воздухе и закрытом помещении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Присоединительные давления, кПа:

газа на входе в  запальную горелку



10-60

Тепловая мощность запальной горелки при работе на природном газе, не более кВт

90

Длина факела запальной горелки при отрегулированном режиме горения, не менее м

0,8

Максимально допустимая температура в зоне рабочего торца запальной горелки, °С

600

Допустимые колебания напряжения от источника высокого напряжения, В

от 6000 до 12000

Габаритные размеры: высота х ширина, не более мм
длина погружной части запальника

диаметр ствола

220 х 140

250,500÷5000 (шаг 500)

Ø38

Масса запальной горелки длиной, не более кг:

250

500 ÷ 5000



5

6 ÷ 40

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

 При открытии электромагнитного клапана газ истекает из сопла эжектора через смесительную камеру в корпус запальника. Под действием избыточного давления в корпусе газо-воздушная смесь вытекает из запальника в виде тонкой кольцевой струи через щелевой зазор между стабилизатором и корпусом. После подачи высокого напряжения от блока искрового розжига на электрод свечи газо-воздушная смесь за срезом рабочего торца соплового блока зажигается и поджигает избыточную часть газа, подводимого к запальнику, отбираемую на входе в эжектор и поступающую по трубке, увеличивая длину и устойчивость факела.

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Запально-сигнализирующее устройство ЗСУ-ПИ-38-03-3000     ТУ 3113-005-87875767-2010

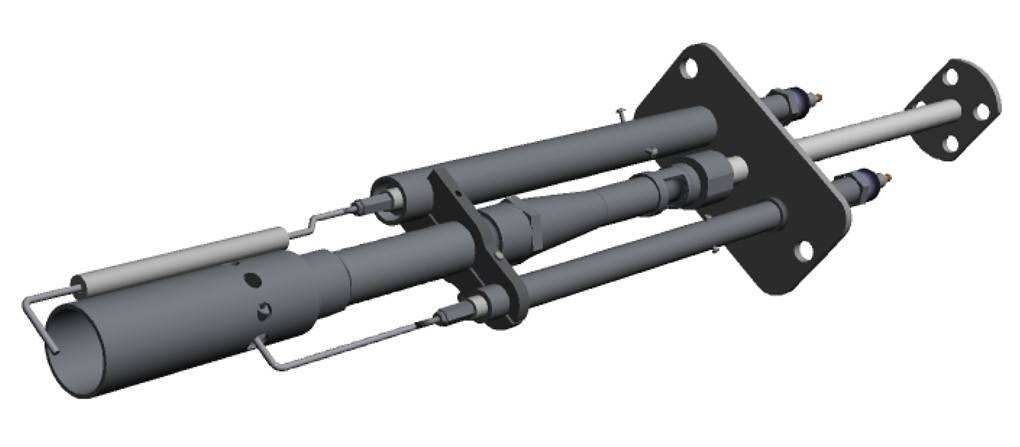

Запально-сигнализирующее устройство ЗСУ-ПИ-45


ПРЕДНАЗНАЧЕНО для дистанционного розжига горелок котлоагрегатов, работающих на газообразном или жидком топливах, а также для контроля наличия пламени основной горелки в топках котлоагрегатов любой производительности, работающих под наддувом и под разрежением.

Высокоэнергитческое инжекционное запальное устройство, для розжига горелок котлов любой производительности.

Выполняется в двух вариантах исполнения:

- для использования на высокоэнергетических котлах большой мощности. Детали выполнены из жаропрочного нержавеющего материала. Длина ствола до 5000 мм;

- для использования в коммунальной энергетике, на котлах ДЕ, ДКВР и других, мощностью до 3 МВт длина ствола до 1000 мм.

  • Контроль наличия собственного факела.
  • Контроль наличия факела основной горелки.
  • ЗСУ используется самостоятельно или включается в автоматику котла
  • Высокая надежность позволяет использовать для автоматического розжига.
  • Обладает мощным устойчивым факелом, успешно работает на мощных горелках с вихревыми потоками.
  • Работает как под разрежением, так и под давлением.

ИСПОЛНЕНИЯ

- 00

Контроль пламени запальной горелки встроенным ионизационным датчиком пламени

- 01

 Контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ

- 02

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ и основной горелки фотодатчиком ФД-02 или ФД-05ГМ с сигнализатором горения ЛУЧ-1АМ или 2-х канальным сигнализатором горения ЛУЧ-1АМ-2К

- 03

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига и контроля пламени ЗСУ-ПИ с помощью блока розжига запальника БРЗ-04-М1-2К или блоком розжига запальника БРЗ-04-М1 и сигнализатором горения ЛУЧ-1АМ

- 04

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ и основной горелки фотодатчиком сигнализирующим типа ФДС-01 или ФДС-03

- 05

 Раздельный контроль пламени запальной горелки встроенным ионизационным датчиком в комплекте с сигнализатором горения ЛУЧ-КЭ и основной горелки селективным устройством контроля пламени типа ФДСА-03М



КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ

Изделие

Исполнения ЗСУ-ПИ

- 00

- 01

- 02

- 03

- 04

- 05

Запальная горелка инжекционная ЗГИ с встроенным ионизационным датчиком

1

1

1

1

1

1

Источник высокого напряжения ИВН или ИВН-ТР

-

1

1

1

1

1

Клапан электромагнитный ВН-1/2Н-4 или КЭГ-15

-

1

1

1

1

1

Фотодатчики пламени основной горелки тип ФД-02 или ФД-05ГМ

-

-

1

1

-

-

Сигнализатор горения ЛУЧ-1АМ

-

-

1

1





Сигнализатор горения ЛУЧ-КЭ

-

1

1

-

1

1

Сигнализатор горения ЛУЧ-1АМ-2К**

-

-

1**

-

-

-

Устройство контроля пламени ФДСА-03М

-

-

-

-

-

1

Фотодатчик сигнализирующий ФДС -01 или ФДС-03(фотодатчик пламени и сигнализатор горения основной горелки)

-

-

-

-

1

-

Фильтр газовый

-

1

1

1

1

1

Подводка газовая сильфонная

1

1

1

1

1

1

ЗИП  - согласно паспорта  на ЗСУ-ПИ

1

1

1

1

1

1

Блок розжига запальника БРЗ-04-М1, БРЗ-04-М1-2К

-

-

-

1

-

-

Местный щит управления МЩУ-2*

-

1*

1*

-

-

-

Руководство по эксплуатации ЗСУ-ПИ В407.130.000.000РЭ

1

1

1

1

1

1

Паспорт на комплект ЗСУ-ПИ

1

1

1

1

1

1

Примечания: 1. * При поставке МЩУ-2 из комплектации исключить фотодатчики ФД-02(ФД-05ГМ) и сигнализаторы горения ЛУЧ-1АМ (ЛУЧ-КЭ).

2. ** При поставке сигнализатора горения ЛУЧ-1АМ-2К сигнализаторыЛУЧ-КЭ и ЛУЧ-1АМ из комплектации исключить.

3. При поставке в один адрес более 5 комплектов ЗСУ-ПИ допускается прилагать 1 экз. руководства по эксплуатации.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Присоединительные давления, кПа:

газа на входе в  запальную горелку

воздуха  на входе в запальную горелку



30-100

0-10

Тепловая мощность запальной горелки при работе на природном газе, не более кВт

110

Длина факела запальной горелки при отрегулированном режиме горения, не менее м

0,8

Максимально допустимая температура в зоне рабочего торца запальной горелки, °С

600

Допустимые колебания напряжения от источника высокого напряжения, В

от 6000 до 12000

Габаритные размеры: высота х ширина, не более мм
длина погружной части запальника

диаметр ствола

190 х 140

250,500÷5000 (шаг 500)

Ø45

Масса запальной горелки длиной, не более кг:

- 250

- 500 ÷ - 5000



5

6 ÷ 40

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Общий вид запальной горелки инжекционной ЗГИ с диаметром ствола 45 мм.
1 - корпус, 2 - свеча высоковольтная, 3 - электрод свечи, 4 - фланец установочный, 5 - сопло эжектора, 6 - распределитель, 7 - электрод ионизационного датчика, 8 - штуцер газовый, 9 - вентиль воздушный.

Газ подается через штуцер 8 на распределитель 6, через который поступает на эжектор 5 и образует газо-воздушную смесь, которая поджигается высоковольтной свечей 3.
Избыток газа от распределителя по трубке поступает в зону горения, увеличивая мощность и длину факела. Наличие факела контролируется ионизационным датчиком 7. Для устойчивой работы запальника на воздушный вентиль 9 подается воздух от воздухопровода. При разрежении и уравновешенной тяге в топке подвод воздуха к запальнику можно не предусматривать. При этом для более качественного смешения газ-воздух шаровой кран   должен быть в положении «открыто».

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Запально-сигнализирующее устройство ЗСУ-ПИ-45-03-3000     ТУ 3113-005-87875767-2010

Для коммунальной энергетики ЗСУ-ПИ-45-01-500 (КОММУНАЛЬНЫЙ) ТУ 3113-005-87875767-2010

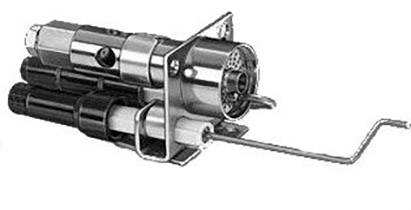

Запально-сигнализирующее устройство ЗСУ-ПИ-60


Универсальное запально-сигнализирующее устройство предназначено для розжига мазутных и газовых горелок котлов любой производительности, работающих как под наддувом, так и под разрежением и с уравновешенной тягой.
Авторские права защищены патентом РФ.

От предыдущих конструкций отличается более мощным факелом и устойчивым факелом, надежным розжигом на различных режимах давления газа, разрежения и наддува в топке. Наличие эжекторов на торцевом срезе запальника позволяет избежать проскоков пламени и горения внутри запальника, зависимости параметров в топке котла на процесс горения и розжига запальника. Без подвода воздуха запальник работоспособен при противодавлении в топке до +300 Па. Наличие огневой дорожки увеличивает активную часть пламени и делает его более устойчивым к отрыву. Многие элементы запальника выполнены из жаропрочной нержавеющей стали, что придает стабильность и надежность в работе запальника.

Конструкция позволяет без демонтажа запальника производить осмотр, чистку и ремонт внутренней части, отвернув крепежную гайку.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Присоединительные давления, кПа:

- газа на входе в  запальную горелку

- воздуха  на входе в запальную горелку



30-100

0-10

Тепловая мощность запальной горелки при работе на природном газе, не более кВт

120

Длина факела запальной горелки при отрегулированном режиме горения, не менее м

0,8

Максимально допустимая температура в зоне рабочего торца запальной горелки, °С

600

Допустимые колебания напряжения от источника высокого напряжения, В

от 6000 до 12000

Габаритные размеры: высота х ширина, не более мм

длина погружной части запальника

диаметр ствола

220 х 140

250,500÷5000 (шаг 500)

Ø45

Масса запальной горелки длиной, не более кг:

- 250

- 500 ÷ - 5000



5

6 ÷ 40

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Принцип работы основан на двустадийном образовании газовой смеси. Газ подается через штуцер 8 на распределитель 6, через который поступает на два эжектора и образует газо-воздушную смесь, которая поджигается высоковольтной свечей 2. Избыток газа от распределителя по трубке поступает в зону горения, увеличивая мощность и длину факела. Наличие факела контролируется ионизационным датчиком 7. Для устойчивой работы запальника на воздушный вентиль 9 подается воздух от воздухопровода. Диаметр подводящих трубопроводов от 25 до 50 мм. При разрежении и уравновешенной тяге в топке подвод воздуха к запальнику можно не предусматривать. При этом для более качественного смешения газ-воздух шаровой кран должен быть в положении «открыто».


ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Запально-сигнализирующее устройство ЗСУ-ПИ-60-03-3000    ТУ 3113-005-87875767-2010


Соседние подразделы:
Многофункциональные измерители Прома
Датчики давления
Фотодатчики
Ионизационный датчик контрольный электрод КЭ
Монтажные узлы к фотодатчикам
Сигнализаторы горения
Форсунки
Управление горением
Устройство автоматизации
Комплекты автоматики
